Новые резервированные источники питания РИП с интерфейсом RS-485 производства НВП «Болид»


Резервированные источники питания РИП-12 исп.51 (РИП-12-3/17П1-Р-RS), РИП-24 исп.50 (РИП-24-2/7М4-Р-R), РИП-24 исп.51 (РИП-24-2/7П1-Р-R) являются продолжением линейки РИП (РИП-12 RS, РИП-12В-2А-7Ач RS) с выходным интерфейсом RS-485.

RIP-12-24

Предназначены для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.

В ИСО "Орион" РИП взаимодействуют с пультом "С2000M" или АРМ "Орион Про", передают данные, получают команды управления по интерфейсу RS-485 и имеют возможность передачи аварийных сигналов по резервному релейному выходу. В новых источниках питания заложены функциональные возможности, значительно упрощающие техническое обслуживание.

РИП конструктивно выполнены:

  • в пластиковом корпусе - РИП-12 исп.51, РИП-24 исп.51;
  • металлическом корпусе - РИП-24 исп.50.

Преимущества новых РИП:

  • проводят измерения физических величин с большой скоростью обновления: напряжения в сети, напряжения на резервном источнике (аккумуляторной батарее (АБ)), напряжения на выходе, тока нагрузки;
  • обеспечивают автоматическую проверку состояния АБ тестовой нагрузкой;
  • проводят расчет степени заряда АБ, измерение емкости АБ и расчет времени работы в резервном режиме с учетом реального тока нагрузки системы;
  • обеспечивают автоматическую регулировку напряжения заряда АБ в зависимости от температуры внутри корпуса для обеспечения максимального срока службы резервного источника;
  • обеспечивают подсчет времени наработки АБ и передачу сообщений "Требуется обслуживание" по окончании срока службы;
  • обеспечивают контроль тока и напряжения зарядного устройства;
  • обеспечивает контроль связи по интерфейсу RS-485, хранение событий в энергонезависимом буфере и передачу аварийных состояний по резервному каналу (релейный выход);
  • обеспечивают программирование конфигурационных параметров и обновление программного обеспечения по интерфейсу RS-485;
  • обеспечивают возможность построения "анализатора" сетевого напряжения, выходного тока, напряжений на выходе и АБ с помощью ПО "Орион-Про".

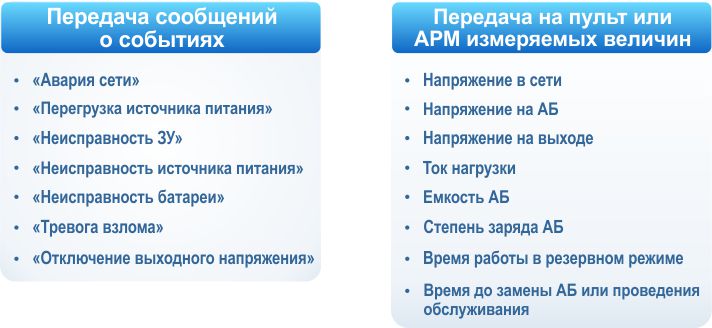

RIP-12-24-tablica

Особенности конструкции

В РИП применены ШИМ-преобразователи на контроллере нового поколения с плавающей несущей частотой, что позволило значительно снизить уровень излучаемых помех. За счет высокого КПД преобразования и оптимального расчета режимов работы разработчикам удалось создать конструкцию без единого тепловыделяющего радиатора. Небольшое количество тепла отводится естественной конвекцией от медных площадок печатной платы. Процесс монтажа и сборки печатных плат полностью автоматизирован, включая монтаж навесных компонентов на установке для селективной пайки.

RIP-12-24-plata

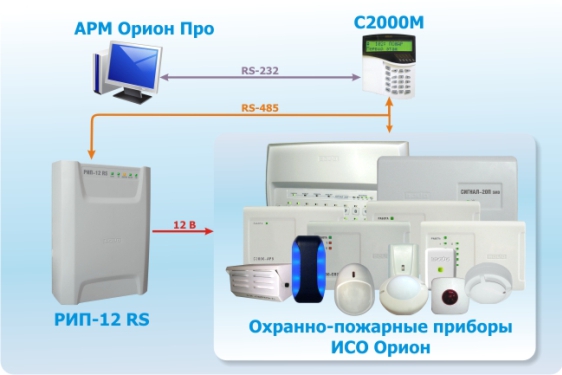

Применение РИП в ИСО "Орион"

RIP-12-24-orion

Технические характеристики


Наименование параметра
Значение параметра
РИП-12 исп.51 РИП-24 исп.50 РИП-24 исп.51
Напряжение сети, В 150...250

Выходное напряжение, В
при питании от сети 13,6±0,6 27,2±0,6
при питании от АБ 10...13,6 20...27,2
Номинальный выходной ток 3 А 2 А
Максимальный выходной ток (10 мин.) 4 А 2,5 А
Максимальная мощность, потребляемая от сети 110 ВА
Собственный ток потребления от АБ не более 40 мА
Емкость АБ 17 А•ч 2х7 А•ч
Световая индикация 5 светодиодных индикатора для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор есть
Датчик вскрытия корпуса есть
Интерфейс RS-485, протокол Орион
Буфер событий 29 событий
Релейный выход ("Неисправность") 1 шт., оптореле
Максимальные напряжение и ток коммутации реле 80 В, 50 мА
Время технической готовности не более 6 с
Рабочий диапазон температур от -10 до +40 °C
Относительная влажность до 90% при +25 °C
Степень защиты корпуса IР30
Габаритные размеры 230х320х110 мм 340х270х100 мм 230х320х110 мм
Вес РИП не более 1,5 кг, с АБ не более 7 кг не более 2,5 кг, с АБ не более 8,5 кг не более1,5 кг, с АБ не более 8 кг
Средний срок службы 10 лет
Программирование РИП Программа UProg.exe
