Кабель волоконно-оптический для прокладки внутри и вне помещений (продукция Hyperline)


Кабели Hyperline Представляем линейку одномодовых и многомодовых волоконно-оптических кабелей, пригодных как для уличной прокладки, так и для прокладки внутри помещений. Кабели содержат от 2 до 96 волокон. Оболочка безгалогенная, имеющая низкое дымовыделение (LSZH — Low Smoke Zero Halogen), и устойчива к УФ излучению. Кабели широко применяются для построения волоконно-оптических линий связи (ВОЛС).

Конструкция и материалы

  • Изоляция волокна: плотное буферное покрытие, огнестойкий малодымный безгалогенный компаунд (LSZH).
  • Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити.
  • Силовой элемент*: диэлектрический пруток, центральный элемент.
  • Внешняя оболочка: огнестойкий малодымный безгалогенный компаунд (LSZH), устойчивый к воздействию УФ излучения.
  • Цвет оболочки: черный.

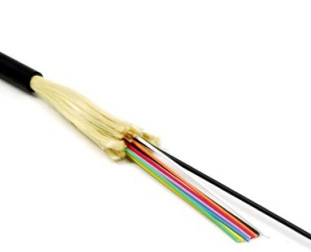

Кабели Hyperline
  • 1 — Внешняя оболочка
  • 2 — Упрочняющие нити
  • 3 — Буферное покрытие
  • 4 — Оптическое волокно
  • 5 — Силовой элемент*

* Силовой элемент имеется только у кабеля с 8-ю и более волокнами

Технические характеристики

Количество волокон4 волокна8 волокон16 волокон24 волокна
Внешний диаметр кабеля4,9 мм6,6 мм9,1 мм11,0 мм
Вес 1 км кабеля25 кг48 кг84 кг134 кг
Мин. радиус изгиба (монтаж)98 мм132 мм182 мм224 мм
Мин. радиус изгиба (эксплуатация)50 мм66 мм91 мм112 мм
Макс. растягивающее усилие (монтаж)900 Н1500 Н1500 Н1500 Н
Макс. растягивающее усилие (эксплуатация)540 Н900 Н900 Н900 Н
Раздавливающее усилие200 Н/см
Ударопрочность1,5 Н•м
Изгибоустойчивость300 циклов
Температура эксплуатации-40°C – +75°C
Стандартная упаковка (метраж)2000 м

Информация для заказа:

КодНаименованиеКраткое описание
231539FO-D-IN/OUT-9-4-HFFRКабель волоконно-оптический 9/125 одномодовый, 4 волокна, плотное буферное покрытие (tight buffer), внутренний/внешний, LSZH, черный
231540FO-D-IN/OUT-9-8-HFFRКабель волоконно-оптический 9/125 одномодовый, 8 волокон, плотное буферное покрытие (tight buffer), внутренний/внешний, LSZH, черный
231543FO-D-IN/OUT-9-16-HFFRКабель волоконно-оптический 9/125 одномодовый, 16 волокон, плотное буферное покрытие (tight buffer), внутренний/внешний, LSZH, черный
231545FO-D-IN/OUT-9-24-HFFRКабель волоконно-оптический 9/125 одномодовый, 24 волокна, плотное буферное покрытие (tight buffer), внутренний/внешний, LSZH, черный
231541FO-D-IN/OUT-50-4-HFFRКабель волоконно-оптический 50/125 (OM2) многомодовый, 4 волокна, плотное буферное покрытие (tight buffer), внутренний/внешний, LSZH, черный
231542FO-D-IN/OUT-50-8-HFFRКабель волоконно-оптический 50/125 (OM2) многомодовый, 8 волокон, плотное буферное покрытие (tight buffer), внутренний/внешний, LSZH, черный
231546FO-D-IN/OUT-50-24-HFFRКабель волоконно-оптический 50/125 (OM2) многомодовый, 24 волокна, плотное буферное покрытие (tight buffer), внутренний/внешний, LSZH, черный
231544FO-D-IN/OUT-503-16-HFFRКабель волоконно-оптический 50/125 (OM3) многомодовый, 16 волокон, плотное буферное покрытие (tight buffer), внутренний/внешний, LSZH, черный
