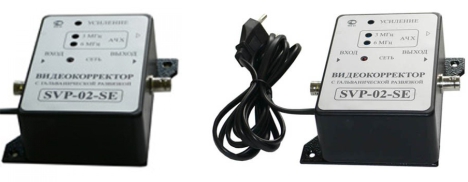

Видеокорректор с гальванической развязкой SVP-02SE. Пример работы на объекте


Видеокорректор SVP-02SE в реальных условиях

Устройство предназначено для повышения качества изображения при передаче видеосигнала по протяженным коаксиальным линиям связи, подавления помех на изображении, возникающих из-за "земляных токовых петель" при разности потенциалов между точками заземления оборудования, устранения фоновых помех, связанных с наводкой от линии питания. Прибор восстанавливает контрастность изображения, пониженную из-за падения уровня сигнала в линии передачи, компенсирует потерю четкости изображения, связанную с частотно-зависимыми затуханиями в кабеле и позволяет повысить пороговую чувствительность видеодетекторов движения. Подключается в разрыв коаксиальной линии связи перед оборудованием поста видеонаблюдения.

Есть два варианта исполнения с разным напряжением питания: SVP-02SE/24 и SVP-02SE/220 (24В и 220В).

  • Подавление помех, возникающих из-за "земляных токовых петель"
  • Устранение фоновых помех
  • Восстановление контрастности изображения
  • Компенсация потерь четкости изображения
  • Повышение пороговой чувствительности видеодетекторов движения
  • Защита оборудования при аварийных ситуациях в электросети

Устройство SVP-02SE применимо для коррекции аудиосигналов и гальванической развязки звукового оборудования.

SVP-02SE выполнено на интегральных схемах фирм Analog Devices и Hewllett Packard. Устройство просто в подключении и настройке, монтируется на стену и не требует обслуживания.

Прибор защищен патентом на изобретение № 2152136 от 27 июня 2000 года.

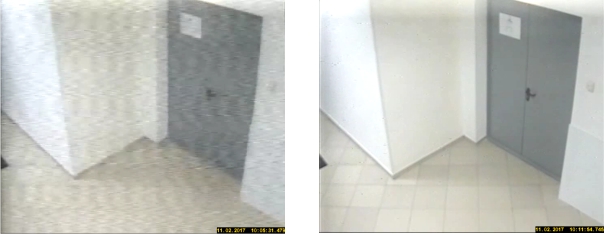

Пример работы SVP-02SE/220 на объекте

Сравнение изображений с видеокамеры наглядно демонстрирует возможности устройства.
