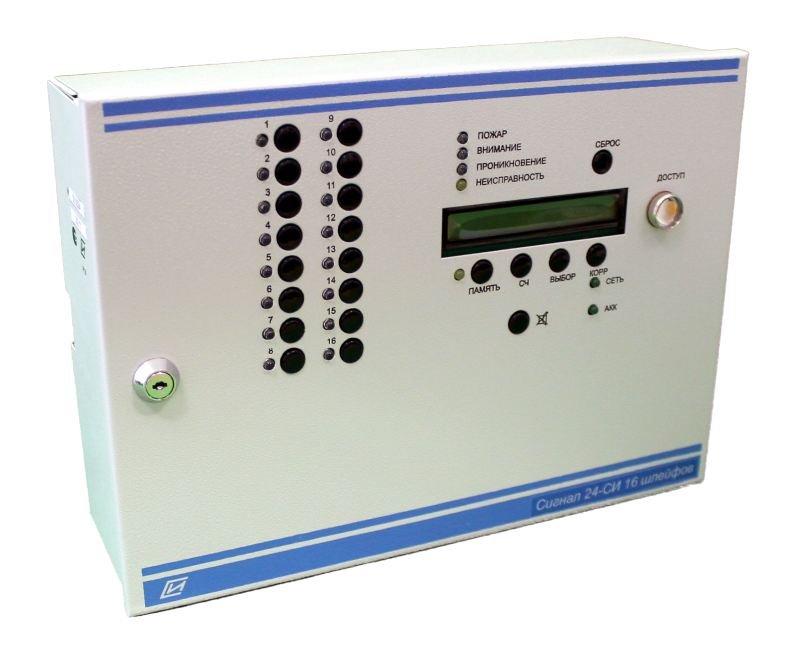

Сигнал 24-СИ (16шс)

Прибор приемно-контрольный охранно-пожарный

Код: 257233
Производитель: Специнформатика-СИ
  • 15 600 /шт
    Розница
  • 15 275 /шт
    Мелкий опт
  • 14 950 /шт
    Опт
до 3 дней
Краткое описание:Прибор приемно-контрольный охранно-пожарный, 16 ШС, U-шс.15...22 В, I-шс.3 мА, три контролируемых выхода оповещения, U-пит.220 В, P-потр.10 ВА, под АКБ 12 В/12 Ач, TouchMemory, встроенные речевые сообщения, RS-485 (для работы в составе СПИ "Сирень-СИ"), степень защиты оболочкой IP20, диапазон рабочих температур -10…+55°С, габаритные размеры 350х250х120 мм
Описание товара

Назначение изделия

Приемно-контрольный прибор ППКОП «Сигнал 24-СИ» исп.02 (16 ШС) предназначен для организации систем пожарной и охранной сигнализации на объектах различного назначения и обеспечивает прием и отображение извещений из каждого ШС от пожарных или охранных извещателей с дублированием всех событий речевыми сообщениями, непосредственное включение при пожаре внешних светового и звукового оповещателей с контролем исправного состояния линий подключения, а также трансляцию на любой ПЦН извещений «Пожар», «Проникновение» и «Неисправность», а также, передачу всей информации о состоянии ШС и прибора в целом на пульт централизованного наблюдения системы передачи извещений СПИ «Сирень-СИ».

Особенности

- прибор соответствует требованиям ГОСТ 53325 и другим нормативным документам по пожарной безопасности;
- прием и отображение отдельными оптическими индикаторами, а также общей звуковой и оптической индикацией, извещений из каждого ШС;
- программирование каждого ШС на режим функционирования с пожарными или охранными извещателями («пожарный» или «охранный» ШС), а также включение/отключение ШС
взятие/снятие с охраны помещений с «охранными» ШС;
- оптическую сигнализацию состояния каждого ШС с помощью индивидуальных оптических индикаторов ШС, а также общую оптическую и тональную звуковую сигнализацию извещений «Внимание» (при срабатывании одного ИП), «Пожар» (при срабатывании двух токопотребляющих или одного теплового максимального ИП) и извещения «Проникновение» (при срабатывании ИО);
- дублирование оптических и тональных звуковых сигналов о всех принятых извещениях и происшедших в системе тревожной сигнализации событиях соответствующими речевыми сообщениями в формате: «событие – номер ШС» с помощью встроенной динамической головки со звуковой мощностью 3 Вт;
- непосредственное включение при пожаре внешних светового и звукового оповещателей с контролем на обрыв и КЗ линий связи с оповещателями и световыми табло;
- отображение текущего времени на встроенном ЖК-дисплее;
- индикацию наличия напряжения сети переменного тока на входе прибора и контроль состояния встроенной аккумуляторной батареи резервного питания, а также ее необходимый заряд в процессе эксплуатации;
- по заказу заказчика в приборе могут быть реле по каждому адресу ШС, способные своими «сухими» контактами коммутировать (например через пусковое устройство «АСОТ-СИ») цепи систем пожаротушения-дымоудаления;
- трансляцию на ПЦН принятых извещений «Пожар», «Проникновение» и «Неисправность»;
- передачу всей информации о состоянии ШС прибора на пульт централизованного наблюдения «СИРЕНЬ-СИ» на расстояние до 4 км;
- запись и хранение в энергонезависимой памяти прибора до 180 извещений, а также событий, связанных с изменением (корректировкой) оператором режимов работы прибора, с указанием времени их возникновения.

Технические характеристики
  • Количество ШС 16
  • Количество разделов -
  • Способ управления режимами работы кнопки на лицевой панели
  • Внешние интерфейсы для обмена, программирования и управления RS-485
  • Длительность звучания выносного звукового оповещателя, мин -
  • Напряжение на клеммах для подключения ШС, В:
  • - в дежурном режиме 18…22
  • - при разомкнутом состоянии ШС -
  • Ток ШС в дежурном режиме, мА 3
  • Номинальное сопротивление выносного резистора, кОм -
  • Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220
  • Параметры информационных выходов:
  • - кол-во выходов типа "Открытый коллектор" -
  • - кол-во выходов типа "Сухой контакт" 7
  • Максимально допустимые токи и напряжения:
  • - на выходе "звуковой оповещатель" 15В/300мА
  • - на выходе "световой оповещатель" 15В/300мА
  • - выход для питания извещателей -
  • - релейного выхода 30В/1А
  • Напряжение питания, B:
  • - от сети переменного тока 187…242
  • - от внешнего источника питания 10.8…30
  • - от дополнительного источника 12
  • Ток потребления, мА:
  • - при питании от внешнего источника питания -
  • - при питании от дополнительного источника питания -
  • - при питании от встроенного аккумулятора, мА -
  • Потребляемая мощность:
  • - от сети переменного тока 10ВА
  • Кол-во устанавливаемых аккумуляторов 1
  • Емкость аккумулятора, Ач 7
  • Материал корпуса Металл
  • Степень защиты IP20
  • Диапазон рабочих температур, °С -10…+55
  • Габаритные размеры, мм 350х250х120
Количество ШС 16 - релейного выхода 30В/1А
Количество разделов - Напряжение питания, B:
Способ управления режимами работы кнопки на лицевой панели - от сети переменного тока 187…242
Внешние интерфейсы для обмена, программирования и управления RS-485 - от внешнего источника питания 10.8…30
Длительность звучания выносного звукового оповещателя, мин - - от дополнительного источника 12
Напряжение на клеммах для подключения ШС, В: Ток потребления, мА:
- в дежурном режиме 18…22 - при питании от внешнего источника питания -
- при разомкнутом состоянии ШС - - при питании от дополнительного источника питания -
Ток ШС в дежурном режиме, мА 3 - при питании от встроенного аккумулятора, мА -
Номинальное сопротивление выносного резистора, кОм - Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 - от сети переменного тока 10ВА
Параметры информационных выходов: Кол-во устанавливаемых аккумуляторов 1
- кол-во выходов типа "Открытый коллектор" - Емкость аккумулятора, Ач 7
- кол-во выходов типа "Сухой контакт" 7 Материал корпуса Металл
Максимально допустимые токи и напряжения: Степень защиты IP20
- на выходе "звуковой оповещатель" 15В/300мА Диапазон рабочих температур, °С -10…+55
- на выходе "световой оповещатель" 15В/300мА Габаритные размеры, мм 350х250х120
- выход для питания извещателей -
Документация

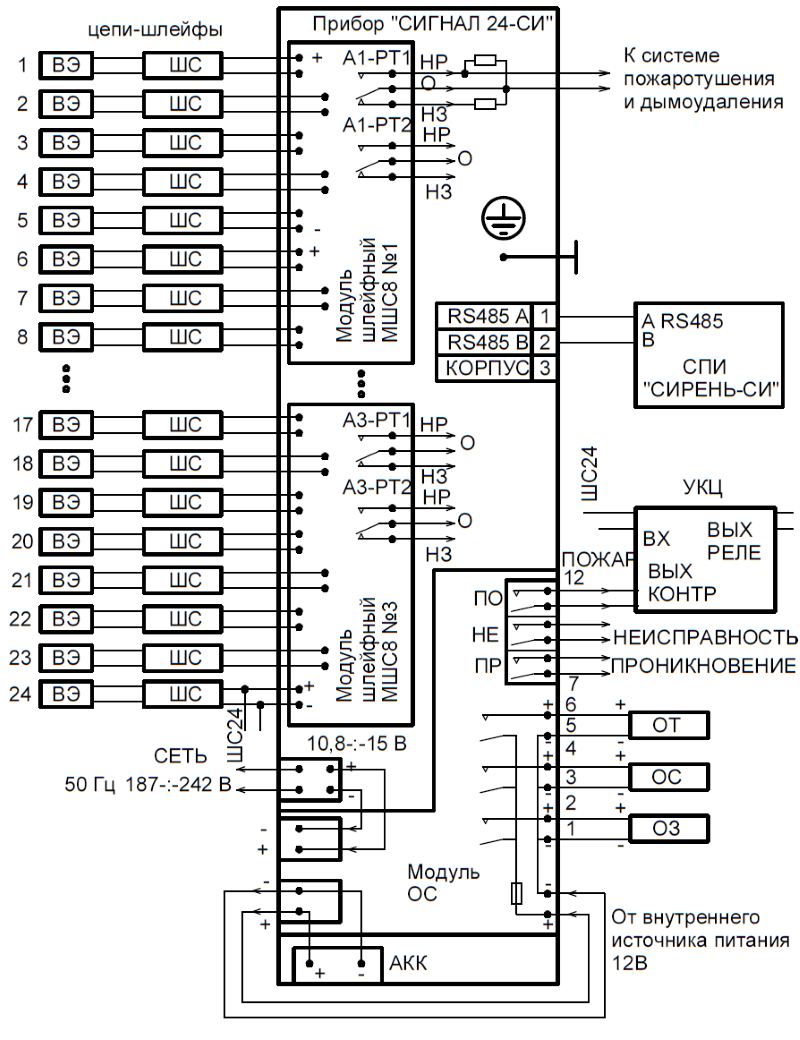

  • Схема подключения
  • Руководство по эксплуатации
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
