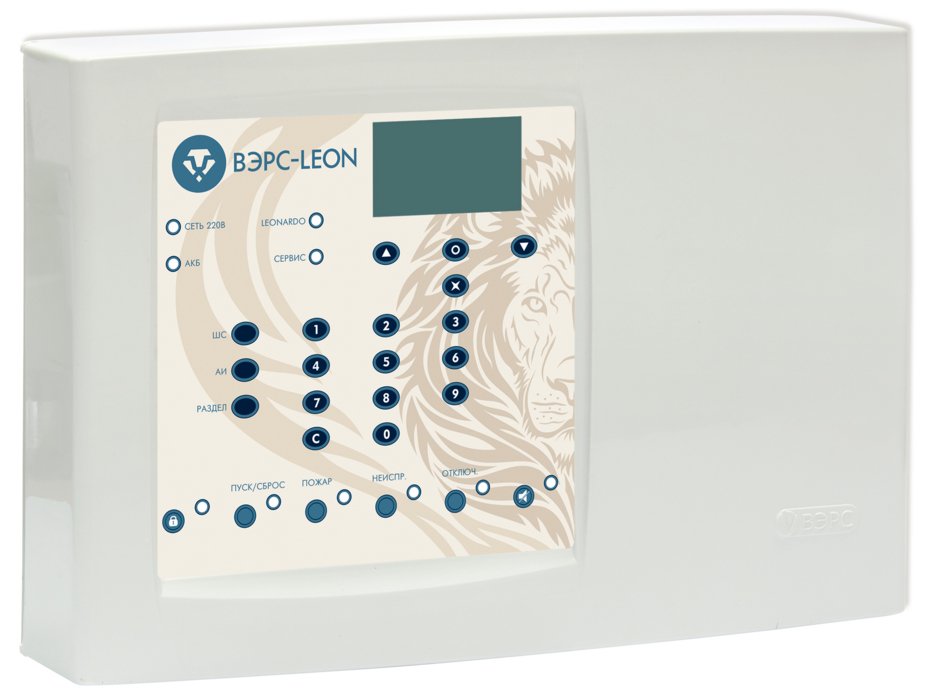

ВЭРС-LEON

Прибор приемно-контрольный охранно-пожарный адресный

Код: 250759
Производитель: ВЭРС
  • 13 809 /шт
    Розница
  • 12 913,50 /шт
    Мелкий опт
  • 12 018 /шт
    Опт
Звоните
Краткое описание:ППКОП с ЖК экраном, 16 шлейфов сигнализации, до 99 адресных извещателей LEONARDO, напряжение шлейфа сигнализации 20 В, ток шлейфа сигнализации 3 мА, 3 выхода типа "сухой контакт",  3 контролируемых выхода типа "открытый коллектор", вход Touch Memory, RS-485, напряжение питания 220 В, под аккумулятор 12 В / 7 Ач, диапазон рабочих температур -30...+50°С, степень защиты оболочкой IP20, габаритные размеры 312х214х94, пластмассовый корпус
Описание товара

Назначение изделия

Универсальный охранно-пожарный приемно-контрольный адресный прибор ВЭРС-LEON, оснащенный адресной шиной для работы с пожарными адресными извещателями LEONARDO производства System Sensor, предназначен для организации на малых и средних объектах (офисах, квартирах, коттеджах, дачах, гаражах, социальных объектах и т.д.):
- пожарной охраны;
- охраны от проникновения;
- выдачи сигналов на средства оповещения и технологическое оборудование.

Особенности

- одновременное подключение до 99-ти адресных пожарных извещателей серии LEONARDO и 16-ти проводных неадресных пороговых охранно-пожарных и технологических ШС;
- поддерживаемые адресные пожарные извещатели:
Дымовой адресный пожарный извещатель ИП212-60А «Leonardo-O»;
Тепловой максимально-дифференциальный адресный пожарный извещатель ИП101-24А-А1R «Leonardo-T»;
Комбинированный адресный пожарный извещатель ИП212/101-3А-А1R «Leonardo-OT»;
Ручной адресный пожарный извещатель ИП535-18 «ИПР-ЛЕО» (MCP5A-RP31SF-S214-01);
- произвольная топология ветвления двухпроводной шины;
- встроенный интерфейс RS-485, позволяющий расширить возможности прибора за счет применения специальных блоков: ВЭРС-БМК, ВЭРС-БРУ, ВЭРС-БК;
- полное соответствие ГОСТ Р 53325-2012.

Дополнительное оборудование

(250502) - ВЭРС-БМК блок мониторинга и контроля, для обеспечение отдельных выносных панелей управления с упрощенным представлением информации;
(237645) - ВЭРС-РС версия 3.1, регистратор событий
(243377) - ВЭРС-БК блок "ключей" для увеличение суммарной мощности системы оповещения и количества оповещателей, обеспечение системы оповещения на больших площадях и дистанциях;
ВЭРС-БРУ на 4,8,16,24 реле (обеспечение выдачи зональных сигналов на пульты наблюдения или управление внешним силовым оборудованием):
(230400) - ВЭРС-БРУ 4
(229717) - ВЭРС-БРУ 8
(230401) - ВЭРС-БРУ 16
(230402) - ВЭРС-БРУ 24

Дополнительная информация

Возможности и выполняемые функции:
- Большой спектр возможных тактик работы проводных охранных и пожарных ШС;
- Произвольное объединение проводных ШС и извещателей серии LEONARDO в 24 раздела для обеспечения оперативного управления;
- Выходы для подключения световых, звуковых оповещателей (СИРЕНА, СО, Табло ВЫХОД) с автоматическим контролем целостности линии;
- Возможность настройки альтернативных алгоритмов работы выходов для: o обеспечения работы системы оповещения на объектах социального назначения (школы, больницы, музеи и т.д.) o обеспечения работы речевых пожарных оповещателей или звуковых пожарных оповещателей, активирующихся по постоянному питанию (например, звуковые оповещатели производства System Sensor, серии EnScape, такие как CWSO-RR-S1, CWSS-RB-S7, CWSS-WR-W3);
- Три управляемых электромеханических реле ПЦН перекидного типа с коммутируемыми токами до 2 А, напряжением до ~120В/=24В для выдачи тревожных и служебных сигналов и управления внешним технологическим оборудованием;
- Реле работают по различным алгоритмам, которые изменяются при конфигурировании:
ПЦН ПОЖАР,
ПЦН ОХРАНА,
ПЦН НЕИСПРАВНОСТЬ,
ПЦН ТРЕВОГА,
Реле ЗАМОК,
ПЦН РАЗДЕЛА;

- Встроенный сетевой импульсный источник питания с резервированием АКБ 7 А*ч;
- Сетевое напряжение питания: ~220В ± 25% 50 Гц;
- Возможность подключения внешнего РИП для увеличения времени автономной работы;
- Встроенный регистратор событий емкостью не менее 1024 событий;
- Просмотр текущего состояния прибора и журнала событий на встроенном ЖК-дисплее;
- Визуальное отображение номеров АИ и ШС, от которых поступили тревожные сигналы и отображение информации о времени и очередности поступления сигналов;
- Автоматический контроль шлейфов сигнализации (обрыв и короткое замыкание ШС), адресной линии (потеря связи с АИ), линий управления внешними оповещателями (обрыв и короткое замыкание), линии связи прибора с дополнительными внешними модулями (потеря связи с модулями);
- Конфигурирование прибора с помощью встроенного ЖК-дисплея, кнопок навигации и цифрового набора или с помощью ПО «ВЭРС Конфигуратор» с персонального компьютера (USB);
- Оперативное управление прибором и его узлами с помощью встроенных средств - кнопок быстрого перехода по тревожным спискам;
- Возможность конфигурирования адресных извещателей LEONARDO без дополнительных инструментов:
ЗАДАНИЕ АДРЕСА,
ЗАДАНИЕ ЧУВСТВИТЕЛЬНОСТИ,
ПРИВЯЗКА ИЗВЕЩАТЕЛЯ К ПРИБОРУ,

- Автоматическое сканирование подключенных адресных извещателей (поиск, обнаружение автоматическая привязка),
- Автоматизированная привязка и задание адреса извещателям (существенно экономящая время ввода в эксплуатацию);
- Защита органов управления от несанкционированного доступа посторонних лиц при помощи статического пароля и/или ключей Touch Memory;
- Организация точки доступа, позволяющей управлять открытием электромагнитного (или электромеханического) замка входной двери.

Технические характеристики
  • Количество ШС 16/99
  • Количество разделов 24
  • Способ управления режимами работы кнопки на выносной панели; ключ ТМ
  • Внешние интерфейсы для обмена, программирования и управления RS-485; USB
  • Длительность звучания выносного звукового оповещателя, мин задается при конфигурировании
  • Напряжение на клеммах для подключения ШС, В:
  • - в дежурном режиме 17
  • - при разомкнутом состоянии ШС 22
  • Ток ШС в дежурном режиме, мА 3
  • Номинальное сопротивление выносного резистора, кОм 7.5
  • Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220
  • Параметры информационных выходов:
  • - кол-во выходов типа "Открытый коллектор" 3
  • - кол-во выходов типа "Сухой контакт" 3
  • Максимально допустимые токи и напряжения:
  • - на выходе "звуковой оповещатель" 12В/1А
  • - на выходе "световой оповещатель" 12В/1А
  • - выход для питания извещателей 12В/1.2А
  • - релейного выхода 120В/3А
  • Напряжение питания, B:
  • - от сети переменного тока 195…245
  • - от внешнего источника питания 12
  • - от дополнительного источника 12
  • Ток потребления, мА:
  • - при питании от внешнего источника питания
  • - при питании от дополнительного источника питания
  • - при питании от встроенного аккумулятора, мА 250
  • Потребляемая мощность:
  • - от сети переменного тока 30 ВА
  • Кол-во устанавливаемых аккумуляторов 1
  • Емкость аккумулятора, Ач 7
  • Материал корпуса ABS пластик
  • Степень защиты IP20
  • Диапазон рабочих температур, °С -30…+50
  • Габаритные размеры, мм 312х214х94
Количество ШС 16/99 - релейного выхода 120В/3А
Количество разделов 24 Напряжение питания, B:
Способ управления режимами работы кнопки на выносной панели; ключ ТМ - от сети переменного тока 195…245
Внешние интерфейсы для обмена, программирования и управления RS-485; USB - от внешнего источника питания 12
Длительность звучания выносного звукового оповещателя, мин задается при конфигурировании - от дополнительного источника 12
Напряжение на клеммах для подключения ШС, В: Ток потребления, мА:
- в дежурном режиме 17 - при питании от внешнего источника питания
- при разомкнутом состоянии ШС 22 - при питании от дополнительного источника питания
Ток ШС в дежурном режиме, мА 3 - при питании от встроенного аккумулятора, мА 250
Номинальное сопротивление выносного резистора, кОм 7.5 Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 - от сети переменного тока 30 ВА
Параметры информационных выходов: Кол-во устанавливаемых аккумуляторов 1
- кол-во выходов типа "Открытый коллектор" 3 Емкость аккумулятора, Ач 7
- кол-во выходов типа "Сухой контакт" 3 Материал корпуса ABS пластик
Максимально допустимые токи и напряжения: Степень защиты IP20
- на выходе "звуковой оповещатель" 12В/1А Диапазон рабочих температур, °С -30…+50
- на выходе "световой оповещатель" 12В/1А Габаритные размеры, мм 312х214х94
- выход для питания извещателей 12В/1.2А
Документация
  • Руководство по эксплуатации
