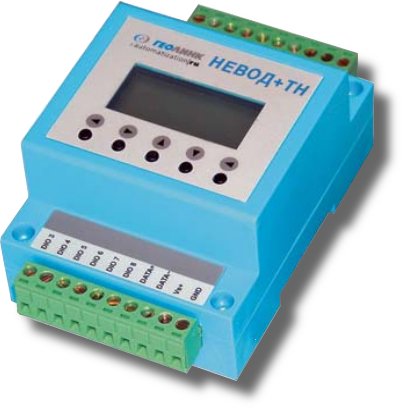

Невод+ТН

Многоканальный модуль измерения токов и напряжений

Код: 246051
Производитель: Геолинк
  • 8 500 /шт
    Розница
  • 8 500 /шт
    Мелкий опт
  • 8 500 /шт
    Опт
Звоните
Краткое описание:Модуль измерения тока и напряжения, 3 входа измерения тока, 3 входа измерения напряжения с нейтралью, диапазон входных токов 0...1 А, диапазон входных напряжений 40…300 В, интерфейс обмена данными RS-485, скорость передачи данных до 38400 бит/с, протокол передачи данных Advantech ADAM 4017(4050), Modbus RTU, напряжение питания 10...30 В, потребляемая мощность до 1 Вт, габаритные размеры 110х70х50 мм, крепление на DIN-рейку
Описание товара

Назначение изделия

Модуль измерения тока и напряжения представляет собой модификацию модуля НЕВОД+М, предназначенную для измерения силы переменного тока и напряжения в силовых цепях электрооборудования (ВРУ, щитах автоматики и управления исполнительными устройствами). Используется для диспетчерского и операторского удаленного контроля режимов работы оборудования и качества электроснабжения, защиты питаемого оборудования от бросков напряжения и перекоса фаз.
Модуль НЕВОД+ТН позволяет проводить одновременные измерения переменных токов и напряжений фаз промышленной сети по трем линиям переменного тока.

Технические характеристики
  • Количество входов по току 3
  • Количество входов по напряжению 3+нейтраль
  • Диапазон входных токов 0…1 А
  • Диапазон входных напряжений 40…300 В
  • Количество дискретных входов/выходов, тип 6; открытый коллектор
  • Интерфейс связи RS-485
  • Скорость обмена данными по интерфейсной линии, бит/сек 9600/19200/38400
  • Протокол обмена Advantech ADAM 4017.4050
  • Напряжение питания, B:
  • - от внешнего источника питания 10…30
  • Потребляемая мощность, Вт не более 1
  • Габаритные размеры, мм 110х70х50 мм
Количество входов по току 3 Скорость обмена данными по интерфейсной линии, бит/сек 9600/19200/38400
Количество входов по напряжению 3+нейтраль Протокол обмена Advantech ADAM 4017.4050
Диапазон входных токов 0…1 А Напряжение питания, B:
Диапазон входных напряжений 40…300 В - от внешнего источника питания 10…30
Количество дискретных входов/выходов, тип 6; открытый коллектор Потребляемая мощность, Вт не более 1
Интерфейс связи RS-485 Габаритные размеры, мм 110х70х50 мм
Документация
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
