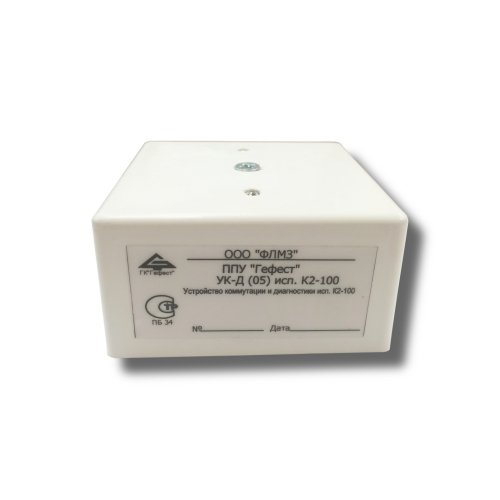

УК-Д (05)-К2 исп. КМ-О с ОЭ (500)

Устройство коммутации и диагностики

Код: 243046
Производитель: Гефест
  • 680 /шт
    Розница
  • 680 /шт
    Мелкий опт
  • 680 /шт
    Опт
Звоните
Краткое описание:Устройство контроля и диагностики для работы в составе многокомпонентного прибора управления пожарного ППУ «Гефест»; для контроля линии связи по величине тока потребления; U-линии связи 10,5…28 В; I-потр.12 мА (в режиме "ПУСК"), I-вых.500 мА; IP41; 72х72х36 мм
Описание товара

Назначение изделия

Устройство УКД(05)-К1 исп. КМ-О входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи (ЛС) управляющего устройства: центральный блок ЦБ, устройств контроля линий связи и пуска УКЛСиП(Б) или УКЛСиП(РП).
Устройство предназначено для управления оповещателями, подключаемыми к выходу и являющимися для устройства нагрузкой.

Особенности

Выход устройства сконфигурирован для контроля линии связи с одним постоянно включенным оповещателем, например оповещатель «Выход» по величине тока потребления, значение которого не должно выходить за диапазон рабочих токов.
Применение устройства УКД(05)-К1 исп. КМ-О позволяет:
- включать в одну контролируемую по всей длине линию связи оповещатели в режиме постоянного включения (светоуказатели «Выход», «Насосная станция» и т. п.) и оповещатели, включаемые по сигналу «Пожар» (сирены, табло «Пожар» и т.п.);
- контролировать линию связи со световыми оповещателями и звуковыми оповещателями на обрыв и короткое замыкание;
- формировать сигнал «Неисправность» при выявлении неисправности в локальной линии связи и транслировать его через УКЛСиП(Б) или УКЛСиП(РП) в любую систему пожарной сигнализации;
- отсекать неисправное ответвление с оповещателем от линии связи при коротком замыкании по любым причинам, в том числе при повреждении оповещателя в результате пожара в помещении, при этом работоспособность всей остальной линии оповещения сохраняется

Технические характеристики
  • Напряжение питания, B:
  • - по соединительной линии 10.5…28
  • Ток потребления, мА:
  • - в дежурном режиме не более 9
  • - в режиме «ПУСК» 12
  • Выходной ток, А:
  • - минимальный ток нагрузки 6
  • - максимальный ток нагрузки 0.5
  • Степень защиты IP41
  • Габаритные размеры, мм 72х72х36
Напряжение питания, B: Выходной ток, А:
- по соединительной линии 10.5…28 - минимальный ток нагрузки 6
Ток потребления, мА: - максимальный ток нагрузки 0.5
- в дежурном режиме не более 9 Степень защиты IP41
- в режиме «ПУСК» 12 Габаритные размеры, мм 72х72х36
Документация
  • Руководство по эксплуатации
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
