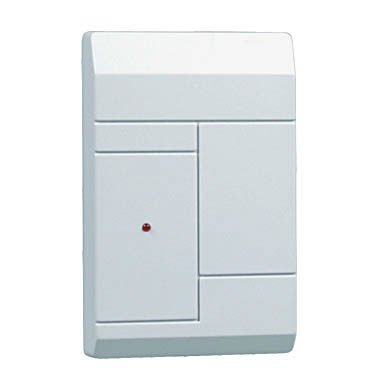

RS-201TD-RR

Устройство радиопередающее

Код: 235649
Производитель: Альтоника
  • 4 460 /шт
    Розница
  • 4 460 /шт
    Мелкий опт
  • 4 460 /шт
    Опт
Звоните
Краткое описание:Передатчик-коммуникатор системы Lonta Optima, f-раб.433МГц, интерф.подкл. TTL 5B/RS-232/RS-485, U-пит.10…15В, t-раб.-20…+50°C, 120х75х32мм
Описание товара

Назначение изделия

Передатчик-коммуникатор Риф Стринг RS-201ТD-RR (далее – передатчик) входит в состав аппаратуры радиоканальной охранной сигнализации Lonta Optima и предназначен для подключения различного объектового охранного оборудования к системе RS-201. Передатчик RS-201TD-RR имеет цифровой вход данных (СОМ-порт), на который подается информация от внешнего охранно-пожарного прибора.

Особенности

При тревоге, взятии под охрану, снятии с охраны или другом изменении состояния объекта внешнее устройство пересылает на передатчик информацию о произошедшем событии. Передатчик формирует радиосигнал о событии и отправляет его по эфиру в центр охраны. Далее для обозначения входной информации мы будем употреблять термин "событие", а для радиосигнала с передатчика – термин "извещение".

Информация во входных сообщениях соответствует стандарту Contact ID, но передается в специальном формате, который описан ниже. Предполагается, что производители объектового оборудования будут сами разрабатывать и производить устройства сопряжения их протоколов и унифицированного входного протокола передатчика.

Кроме извещений о событиях на объекте, передатчик периодически отправляет специальные контрольные извещения, которые используются оборудованием центра охраны для автоматического контроля связи. Значение интервала обнаружения потери связи устанавливается в центре охраны, и может составлять4…20 минут зависимости от количества объектов в системе и качества связи.

ВНИМАНИЕ! Перед использованием передатчика необходимо установить нужную частотную литеру с помощью джамперных перемычек.

Технические характеристики
  • Количество ШС -
  • Количество разделов -
  • Способ управления режимами работы -
  • Внешние интерфейсы для обмена, программирования и управления RS-485; RS-232
  • Длительность звучания выносного звукового оповещателя, мин -
  • Напряжение на клеммах для подключения ШС, В:
  • - в дежурном режиме -
  • - при разомкнутом состоянии ШС -
  • Ток ШС в дежурном режиме, мА -
  • Номинальное сопротивление выносного резистора, кОм -
  • Максимальное суммарное сопротивление проводов линии ШС, Ом, не более -
  • Параметры информационных выходов:
  • - кол-во выходов типа "Открытый коллектор" -
  • - кол-во выходов типа "Сухой контакт" -
  • Максимально допустимые токи и напряжения:
  • - на выходе "звуковой оповещатель" -
  • - на выходе "световой оповещатель" -
  • - выход для питания извещателей -
  • - релейного выхода -
  • Напряжение питания, B:
  • - от сети переменного тока -
  • - от внешнего источника питания 9…15
  • - от дополнительного источника -
  • Ток потребления, мА:
  • - при питании от внешнего источника питания 130
  • - при питании от дополнительного источника питания -
  • - при питании от встроенного аккумулятора, мА -
  • Потребляемая мощность:
  • - от сети переменного тока -
  • Кол-во устанавливаемых аккумуляторов -
  • Емкость аккумулятора, Ач -
  • Материал корпуса Пластик
  • Степень защиты -
  • Диапазон рабочих температур, °С -20…+50
  • Габаритные размеры, мм 75х120х32
Количество ШС - - релейного выхода -
Количество разделов - Напряжение питания, B:
Способ управления режимами работы - - от сети переменного тока -
Внешние интерфейсы для обмена, программирования и управления RS-485; RS-232 - от внешнего источника питания 9…15
Длительность звучания выносного звукового оповещателя, мин - - от дополнительного источника -
Напряжение на клеммах для подключения ШС, В: Ток потребления, мА:
- в дежурном режиме - - при питании от внешнего источника питания 130
- при разомкнутом состоянии ШС - - при питании от дополнительного источника питания -
Ток ШС в дежурном режиме, мА - - при питании от встроенного аккумулятора, мА -
Номинальное сопротивление выносного резистора, кОм - Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более - - от сети переменного тока -
Параметры информационных выходов: Кол-во устанавливаемых аккумуляторов -
- кол-во выходов типа "Открытый коллектор" - Емкость аккумулятора, Ач -
- кол-во выходов типа "Сухой контакт" - Материал корпуса Пластик
Максимально допустимые токи и напряжения: Степень защиты -
- на выходе "звуковой оповещатель" - Диапазон рабочих температур, °С -20…+50
- на выходе "световой оповещатель" - Габаритные размеры, мм 75х120х32
- выход для питания извещателей -
Документация
  • Руководство по эксплуатации
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
