ИП104 "Гранат - термокабель" GTSW-105

Извещатель пожарный тепловой линейный (термокабель)

Код: 233397
Производитель: Спецприбор
  • 322,14
    Розница
  • 310,87
    Мелкий опт
  • 299,59
    Опт
до 10 дней
Краткое описание:Извещатель тепловой линейный (термокабель) общего назначения, t-сраб.105°C (D), t-раб.-55...+75°C
Описание товара

Назначение изделия

Извещатель пожарный тепловой линейный ИП104 «Гранат - термокабель» служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине и предназначен для применения в системах пожарной сигнализации совместно с модулями «МИП» .

ИП104 «Гранат - термокабель» представляет собой кабель, который позволяет обнаружить источник перегрева в любом месте на всем его протяжении. Термокабель представляет собой единый датчик непрерывного действия и применяется в тех случаях, когда условия эксплуатации не позволяют установку и использование обычных датчиков, а в условиях повышенной взрывоопасности применение термокабеля является оптимальным решением.

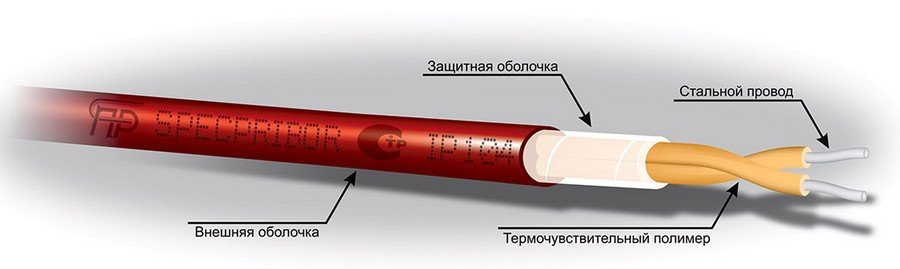

Линейный тепловой извещатель ИП104 «Гранат - термокабель» состоит из двух стальных проводников, каждый из которых имеет изолирующее покрытие из термочувствительного полимера. Проводники с изолирующим покрытием скручиваются для создания между ними механического напряжения, затем покрываются защитной оболочкой и помещаются в оплетку для изоляции от воздействия неблагоприятных условий окружающей среды.
Принцип действия термокабеля:
При достижении порогового значения температуры, под действием давления проводников, происходит разрушение изоляционного покрытия из теплочувствительного полимера, позволяя проводникам войти в контакт друг с другом. Это происходит в первой точке перегрева на трассе термокабеля. Для срабатывания извещателя не требуется ждать нагрева участка, имеющего определенную длину. Термокабель позволяет генерировать сигнал тревоги при достижении температурного порога в любой точке по всей длине кабеля.
Для контроля состояния извещателя пожарного линейного (термокабеля) по всей длине и выдачи дискретных сигналов о состоянии термокабеля во внешние цепи предназначены модули интерфейсные пожарные МИП. Модули имеют функцию контроля удаленного термокабеля, а так же (в вариантном исполнении) возможность индикации места сработки термокабеля с точностью до 1 метра.

Особенности

- высокая чувствительность на всем протяжении;
- пять температурных вариантов;
- высокая устойчивость к влажности, пыли, низким температурам и химическим реагентам;
- применение во взрывоопасных зонах;
- несложный монтаж;
- низкая инерционность;
- не требует обслуживания.

Дополнительная информация

Выпускаются три типа термокабеля ИП104 «Гранат - термокабель», отличающиеся друг от друга модельным типом и материалом, из которого сделана внешняя защитная оплетка, для использования в самых различных условиях окружающей среды.
Общего применения - термокабель имеет очень прочную экструзионную внешнюю защитную ПВХ оболочку, обеспечивающую полную и надежную защиту кабеля почти во всех условиях окружающей среды. Кабель этой серии является универсальным и хорошо подходит как для промышленного, так и для коммерческого использования. Термокабель заключен в влагостойкую внешнюю защитную оболочку, сохраняющую отличную гибкость при низких температурах окружающей среды.
-CP (Chemically Proof) - термокабель серии -CP имеет прочную внешнюю оболочку, устойчивую к воздействию большинства обычных химикатов*. Предназначен для широкого применения в промышленности и характеризуется высокой эластичностью, устойчивостью к истиранию, воздействию атмосферных условий и исключительной надежностью.
-WP (Weather Proof) - термокабель серии -WP имеет прочную внешнюю оболочку, устойчивую к воздействию солнечного ультрафиолета и различным осадкам.Предназначен для широкого применения в промышленности и характеризуется высокой эластичностью, устойчивостью к истиранию, воздействию атмосферных условий и исключительной надежностью функционирования при высоких температурах окружающей среды.

Технические характеристики
  • Цвет изоляции белый
  • Способ формирования извещения замыкание жил термокабеля
  • Температура срабатывания, °С 105 (D)
  • Максимальная ширина защищаемой зоны, м 7.6 м (по 3.8 м с каждой стороны извещателя)
  • Рекомендуемая ширина защищаемой зоны (по СП5.13130-2009), м 5 (по 2.5 с каждой стороны)
  • Инерционность срабатывания, сек не более 15
  • Диапазон рабочих температур, °С -55…+75
Цвет изоляции белый Рекомендуемая ширина защищаемой зоны (по СП5.13130-2009), м 5 (по 2.5 с каждой стороны)
Способ формирования извещения замыкание жил термокабеля Инерционность срабатывания, сек не более 15
Температура срабатывания, °С 105 (D) Диапазон рабочих температур, °С -55…+75
Максимальная ширина защищаемой зоны, м 7.6 м (по 3.8 м с каждой стороны извещателя)
Документация
  • Руководство по эксплуатации
  • Схема подключения
