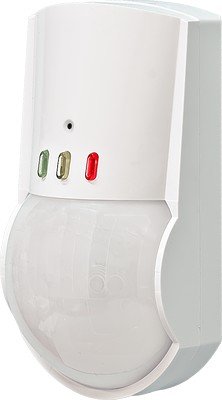

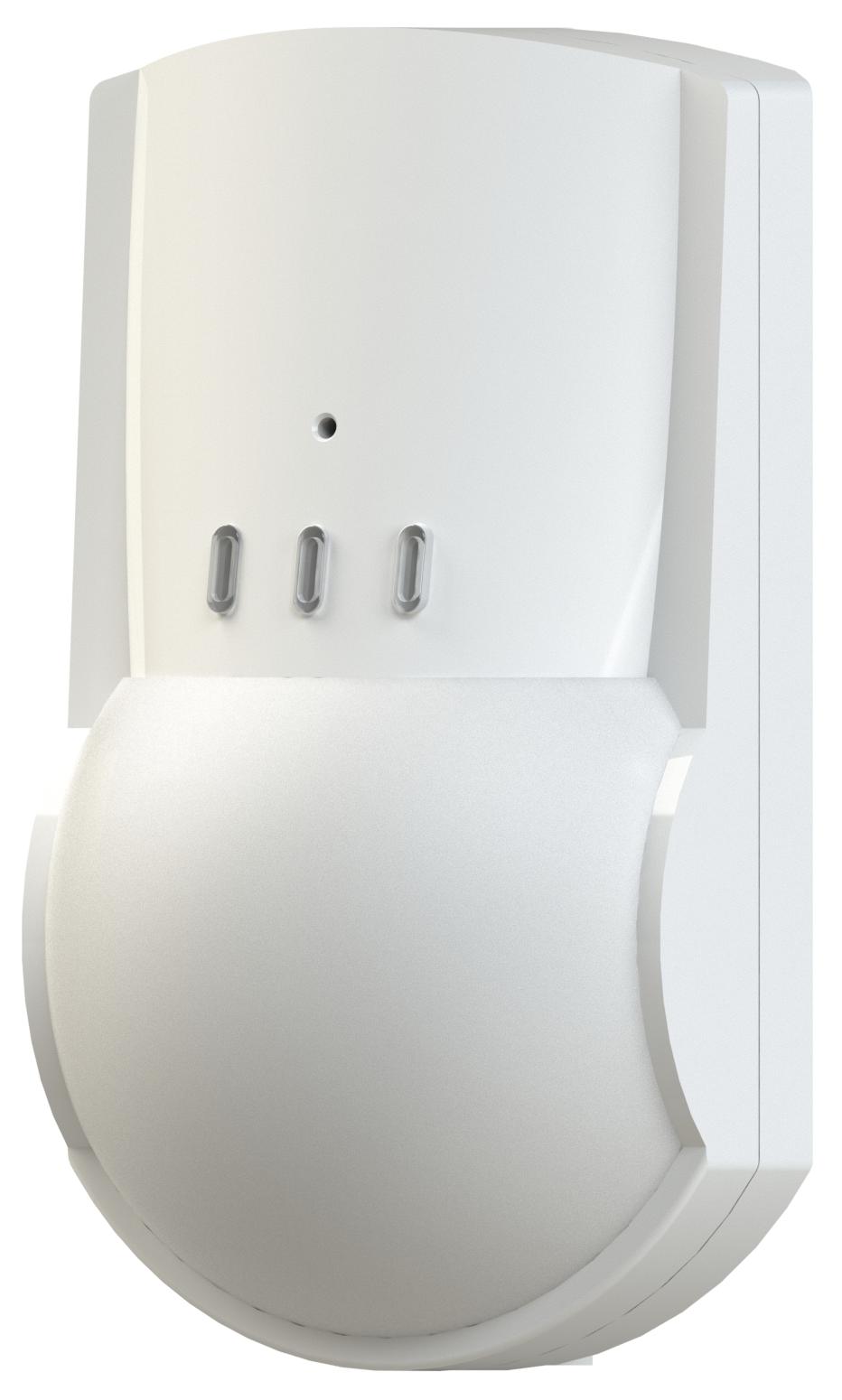

Орлан-Д (ИО 315-1/2)

Извещатель охранный поверхностный совмещенный

Код: 230501
Производитель: Риэлта
  • 1 030,14 /шт
    Розница
  • 1 030,14 /шт
    Мелкий опт
  • 1 030,14 /шт
    Опт
В наличии
Краткое описание:Поверхностный совмещенный ИК+разбития стекла, микропроц., с иммун.к живот.до 20кг, АК - 6/9 м х 180°, min контр.площадь 0,1 м², ИК - 8/10 м х 90°, выбор чувств., термокомпен., тампер, Uпит.10…15В, Iпотр.35мА, IP30, tраб.-20…+45°С, 126х70х55 мм, кронштейн
Описание товара

Назначение изделия

Извещатель предназначен для использования в составе систем охранной сигнализации и установки в закрытых помещениях.
Извещатель совмещает в себе два независимых канала обнаружения:
– пассивный звуковой канал;
– пассивный оптико-электронный инфракрасный канал.
Акустический канал предназначен для обнаружения разрушения строительных конструкций, выполненных с использованием листовых стекол:
– обычного марок М4 М8 по ГОСТ 111-2001 толщиной от 2,5 до 8 мм;
– закаленного по ГОСТ 5727-88 толщиной от 3 до 6 мм;
– армированного по ГОСТ 7481-78 толщиной 5,5 и 6 мм;
– узорчатого по ГОСТ 5533-86 толщиной от 3,5 до 7 мм;
– трехслойного («триплекс») по ГОСТ 5727-88 толщиной от 4 до 7,5 мм;
– ударостойкого стекла, соответствующего классам защиты А1, А2 или А3 по ГОСТ Р 51136-2008, толщиной от 4 до 8 мм (покрытого защитной полимерной пленкой или трехслойного типа «триплекс»);
– стеклопакетов однокамерных и двухкамерных по ГОСТ 24866-99;
– стеклянных пустотелых блоков по ГОСТ 9272-81 с последующим формированием извещения о тревоге размыканием цепи шлейфа сигнализации прибора приемно-контрольного или системы передачи извещений контактами исполнительного реле АК канала.
ИК канал предназначен для обнаружения проникновения нарушителя в охраняемое помещение (перемещения в охраняемой зоне) с последующим формированием извещения о тревоге размыканием цепи ШС ППК или СПИ контактами исполнительного реле ИК канала.

Особенности

- обеспечивает устойчивость к перемещению домашних животных весом до 20кг по ГОСТ Р 50777;
- объемная зона обнаружения;
- сферическая линза, обеспечивающая зону обнаружения без искажений, высокую собирающую способность;
- наличие экрана защиты пироприемника от насекомых;
- контроль вскрытия корпуса;
- микропроцессорная обработка сигнала;
- световая индикация состояния каналов обнаружения и возможность ее отключения;
- выбор чувствительности акустического канала;
- дискретная регулировка обнаружительной способности инфракрасного канала:
Режим 10 кг – максимальная дальность 10 м, устойчивость к перемещению животных до 10 кг (кошки, собаки комнатно-декоративных пород);
Режим 20 кг – максимальная дальность 8 м, устойчивость к перемещению животных до 20 кг (собаки средних размеров).
- световая индикация состояния каналов обнаружения и возможность ее отключения;
- индикация «памяти тревоги»;
- контроль напряжения питания;
- раздельные выходы на ШС по АК и ИК каналам;
- возможность установки на стене или потолке помещения (наличие кронштейна);
- извещатель выдает тревожное извещение размыканием шлейфов сигнализации контактами исполнительных реле отдельно по АК и ИК каналам.

Технические характеристики
  • Маркировка по взрывозащите нет
  • Чувствительный элемент 2-х площадной PIR элемент
  • Регулировка чувствительности есть
  • Время разогрева, сек -

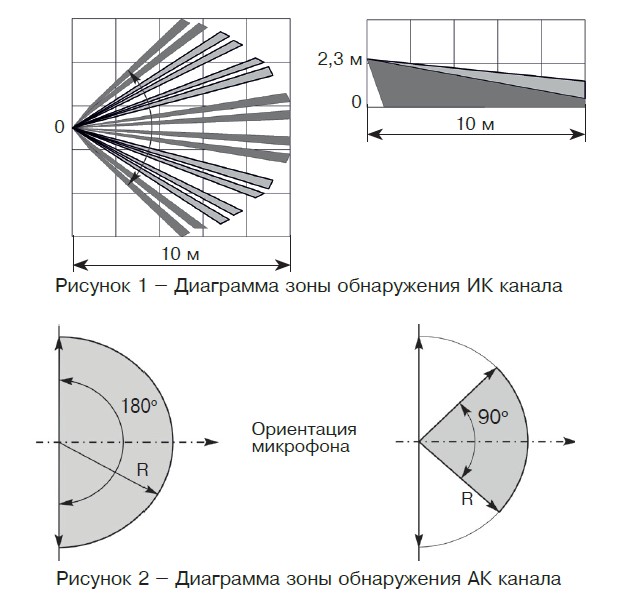

  • Параметры ИК канала:
  • - тип зоны обнаружения объемная
  • - дальность, м 12
  • - ширина, м 10
  • - угол обзора, град 90
  • - рекомендуемая высота установки, м 2.3
  • - наличие антисаботажной зоны есть
  • Параметры акустического канала:
  • - дальность, м 9
  • - ширина, м -
  • - угол обзора, град 180
  • - min охраняемая площадь, м² 0.1
  • - наличие антисаботажной зоны -
  • Параметры тревожного выхода:
  • - тип контактов нормально-замкнутые
  • - длительность тревожного извещения, сек 2
  • - коммутируемое напряжение, В 72
  • - коммутируемый ток, А 0.03
  • - тампер есть
  • Напряжение питания, B:
  • - постоянного тока 10…15
  • - по шлейфу сигнализации -
  • Ток потребления, мА:
  • - при напряжении питания 12 В 35
  • - в дежурном режиме -
  • - в режиме "ТРЕВОГА" -
  • Степень защиты IP30
  • Диапазон рабочих температур, °С -20…+45
  • Габаритные размеры, мм 126х70х55
  • Масса, не более, кг 0.15
Маркировка по взрывозащите нет Параметры тревожного выхода:
Чувствительный элемент 2-х площадной PIR элемент - тип контактов нормально-замкнутые
Регулировка чувствительности есть - длительность тревожного извещения, сек 2
Время разогрева, сек - - коммутируемое напряжение, В 72
Параметры ИК канала: - коммутируемый ток, А 0.03
- тип зоны обнаружения объемная - тампер есть
- дальность, м 12 Напряжение питания, B:
- ширина, м 10 - постоянного тока 10…15
- угол обзора, град 90 - по шлейфу сигнализации -
- рекомендуемая высота установки, м 2.3 Ток потребления, мА:
- наличие антисаботажной зоны есть - при напряжении питания 12 В 35
Параметры акустического канала: - в дежурном режиме -
- дальность, м 9 - в режиме "ТРЕВОГА" -
- ширина, м - Степень защиты IP30
- угол обзора, град 180 Диапазон рабочих температур, °С -20…+45
- min охраняемая площадь, м² 0.1 Габаритные размеры, мм 126х70х55
- наличие антисаботажной зоны - Масса, не более, кг 0.15
