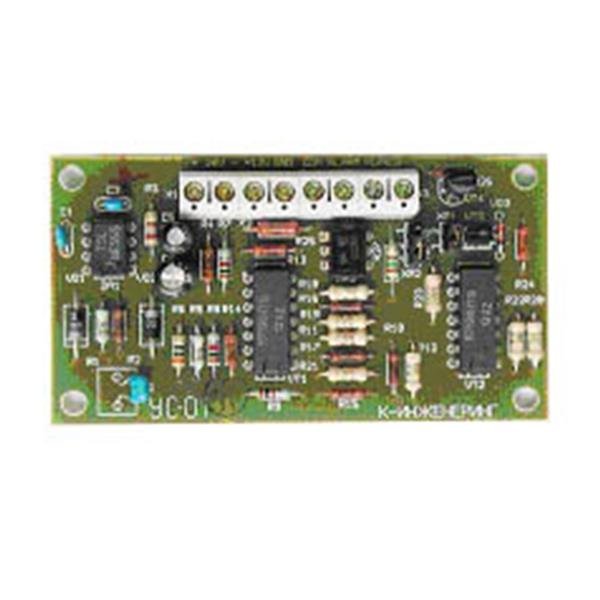

УС-01 / Устройство согласующее для аппаратуры ОПС

Устройство согласующее для аппаратуры ОПС

Код: 222423
Производитель: К-Инженеринг
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

Снято с продажи
Розничная цена
Снято с продажи
Оптовая цена
Снято с продажи
Снято с продажи
Доступность: Снято с продажи
Эта номенклатура снята с продажи, найти подходящую замену можно по ссылке Подобрать похожие

Краткое описание: Устройство согласования шлейфа, 1ШС (2 проводный), 1 вых.(ОК)"Тревога" НР/НЗ выбирается перемычками, 1 вых.(ОК) "Неисправность", Uшс.20В, Iшс.2мА, Uпит.12В, Pпотр.0,4Вт, tраб.+5...+40°С, 86х47х18мм

Назначение изделия

УС-01 предназначено для согласования активных, токопотребляющих 2-проводных пожарных извещателей, пассивных пожарных извещателей типа ИПР (с нормально-разомкнутыми контактами) или других с аналогичными характеристиками с приборами приемно-контрольными пожарными или охранно-пожарными (ППКП, ППКОП), не позволяющими прямое включение таких извещателей в свои шлейфы сигнализации (ШС).
Питание устройства осуществляется от ППК или от дополнительного источника питания напряжением 12В. При этом в шлейфе сигнализации формируется напряжение 20В, необходимое для питания активных пожарных извещателей типа ИП212-66 «ПАРТНЕР», ИП212-117, ИП212-105 или других с аналогичными характеристиками.

Особенности

Устройство согласующее для аппаратуры охранно-пожарной сигнализации УС-01 является самостоятельным устройством и включается между ППК и извещателями, при этом к входу устройства подключаются извещатели, а к выходу — шлейф ППК.

Параметры шлейфов сигнализации:

- от основного источника питания

10.8…13.2

- напряжение постоянного тока питания ШС, В

16…24

Потребляемая мощность:

- ток ШС, при котором перестает формироваться сообщение НЕИСПРАВНОСТЬ, мА

2…3

- в дежурном режиме

не более 0.4Вт

- ток ШС, при котором формируется сообщение ТРЕВОГА, мА

10…14

Диапазон рабочих температур, °С

+5…+40

- ток короткого замыкания ШС, не более, мА

23…27

Габаритные размеры, мм

86х47х18

- суммарный ток потребления извещателей в дежурном режиме, не менее, мА

2

Масса, не более:

Напряжение питания, B:

- устройства

95 г

Параметры шлейфов сигнализации:

- напряжение постоянного тока питания ШС, В

16…24

- ток ШС, при котором перестает формироваться сообщение НЕИСПРАВНОСТЬ, мА

2…3

- ток ШС, при котором формируется сообщение ТРЕВОГА, мА

10…14

- ток короткого замыкания ШС, не более, мА

23…27

- суммарный ток потребления извещателей в дежурном режиме, не менее, мА

2

Напряжение питания, B:

- от основного источника питания

10.8…13.2

Потребляемая мощность:

- в дежурном режиме

не более 0.4Вт

Диапазон рабочих температур, °С

+5…+40

Габаритные размеры, мм

86х47х18

Масса, не более:

- устройства

95 г
