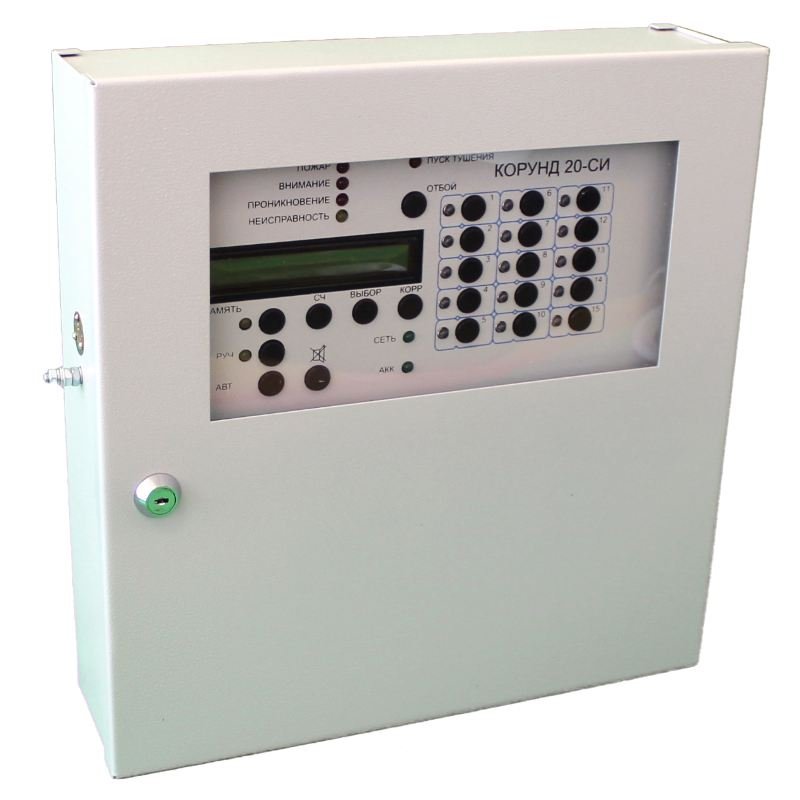

Корунд 20-СИ исп.02 (на 15 шлейфов)

Прибор приемно-контрольный охранно-пожарный

Код: 213901
Производитель: Специнформатика-СИ
  • 37 391,33 /шт
    Розничная
  • 36 612,35 /шт
    Мелкий опт
  • 35 833,36 /шт
    Оптовая
до 3 дней
Краткое описание:Прибор приемно-контрольный охранно-пожарный, 15 искробезопасных ШС ([Exia]IIC), U-шс.14 В, I-шс.1мА, U-пит.220 В, P-потр.20 ВА, под АКБ 12 В/7 Ач, RS-485, степень защиты IP20, диапазон рабочих температур -10…+50°С, габаритные размеры 340х340х100 мм
Описание товара

Назначение изделия

Взрывозащищенный охранно-пожарный приемно-контрольный прибор ППКОП 019-10/20-1 «Корунд 20-СИ» исп.02 (15 ШС) предназначен для организации систем пожарной или охранной сигнализации в помещениях с взрывоопасной средой на промышленных и других объектах, трансляции тревожных извещений на ПЦН, оповещения о пожаре и автоматического включения систем пожаротушения, дымоудаления, других устройств пожарной автоматики по адресу, соответствующему каждому шлейфу сигнализации и рассчитан на подключение 15 искробезопасных и независимых шлейфов сигнализации.

Особенности

- раздельный прием и отображение тревожных извещений от одного пожарного извещателя (сигнал «ВНИМАНИЕ») и от двух пожарных извещателей (сигнал «ПОЖАР»);
- наличие групповых реле «ВН» и «ПО» с переключающимися при приеме извещений «ВНИМАНИЕ» и «ПОЖАР» контактами, которые могут использоваться для подключения внешнего звукового или светового оповещателей;

- групповой трансляции на ПЦН следующих извещений:
«ВНИМАНИЕ», «ПОЖАР» - замыканием цепей контактов соответствующих реле «ВН» и «ПО»;
«ПРОНИКНОВЕНИЕ», «НЕИСПРАВНОСТЬ» - размыканием цепей контактов реле «ПР» и «НЕ»;

- индивидуальная световая индикация по каждому шлейфу:
извещений «НОРМА», «ВНИМАНИЕ», «НЕИСПРАВНОСТЬ», «ПОЖАР» и «ПРОНИКНОВЕНИЕ»;

- включенного режима автоматического пуска пожаротушения и дымоудаления, а также выполненной команды на пуск установок пожаротушения и дымоудаления;
- групповая световая индикация извещений: «ВНИМАНИЕ», «ПОЖАР», «ПРОНИКНОВЕНИЕ» и «НЕИСПРАВНОСТЬ», а также индикация режима «ПУСК ПОЖАРОТУШЕНИЯ»;
- внутренняя дублирующая звуковая сигнализация в режимах «ПОЖАР» или «ПРОНИКНОВЕНИЕ» и отличающаяся по звучанию в режиме «НЕИСПРАВНОСТЬ»;
- формирование команд пуска установок пожаротушения и дымоудаления замыканием контактов индивидуальных (адресных) реле по каждому шлейфу;
- возможность ручного включения автоматики пожаротушения и дымоудаления по адресу каждого шлейфа;
- автоматическое резервирование питания прибора аккумулятора ёмкостью 7 А×ч и номинальным напряжением 12 В, размещаемой в отсеке корпуса прибора, с автоматическим ее подзарядом до номинальной емкости;
- индивидуальное программирование режимов функционирования каждого шлейфа по алгоритму шлейфа с пожарными извещателями или по алгоритму шлейфа с охранными извещателями;
- циклический подсчет всех принятых извещений встроенным счетчиком событий;
- хранение в энергонезависимой памяти до 254 событий с указанием вида события, адреса и времени их возникновения, с возможностью просмотра всех событий в обратной хронологической последовательности;

- прибор обеспечивает 2 варианта передачи на удалённый терминал по двухпроводному кабелю через интерфейс RS485:
прием команд и выдачу извещений по интерфейсу RS-485 на сетевой контроллер системы передачи данных СПИ «Сирень-СИ» на удаление до трёх километров;
приём команд и выдачу извещений по интерфейсу RS-485 с протоколом обмена MODBUS RTU, скорость обмена 2400, 4800, 9600;

Технические характеристики
  • Количество ШС 15
  • Количество разделов -
  • Способ управления режимами работы кнопки на лицевой панели
  • Внешние интерфейсы для обмена, программирования и управления RS-485 (СПИ "Сирень-СИ")
  • Длительность звучания выносного звукового оповещателя, мин -
  • Напряжение на клеммах для подключения ШС, В:
  • - в дежурном режиме 9…13
  • - при разомкнутом состоянии ШС -
  • Ток ШС в дежурном режиме, мА 1
  • Номинальное сопротивление выносного резистора, кОм 6.2
  • Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220
  • Параметры информационных выходов:
  • - кол-во выходов типа "Открытый коллектор" -
  • - кол-во выходов типа "Сухой контакт" 24
  • Максимально допустимые токи и напряжения:
  • - на выходе "звуковой оповещатель" 130В/100 мА
  • - на выходе "световой оповещатель" 130В/100мА
  • - выход для питания извещателей -
  • - релейного выхода 220В/1А
  • Напряжение питания, B:
  • - от сети переменного тока 187…242
  • - от внешнего источника питания 10.8…15
  • - от дополнительного источника 12
  • Ток потребления, мА:
  • - при питании от внешнего источника питания 490
  • - при питании от дополнительного источника питания -
  • - при питании от встроенного аккумулятора, мА 490
  • Потребляемая мощность:
  • - от сети переменного тока 20 ВА
  • Кол-во устанавливаемых аккумуляторов 1
  • Емкость аккумулятора, Ач 7
  • Материал корпуса Металл
  • Степень защиты IP20
  • Диапазон рабочих температур, °С -10…+50
  • Габаритные размеры, мм 340х340х100
Количество ШС 15
- релейного выхода 220В/1А
Количество разделов -
Напряжение питания, B:
Способ управления режимами работы кнопки на лицевой панели
- от сети переменного тока 187…242
Внешние интерфейсы для обмена, программирования и управления RS-485 (СПИ "Сирень-СИ")
- от внешнего источника питания 10.8…15
Длительность звучания выносного звукового оповещателя, мин -
- от дополнительного источника 12
Напряжение на клеммах для подключения ШС, В:
Ток потребления, мА:
- в дежурном режиме 9…13
- при питании от внешнего источника питания 490
- при разомкнутом состоянии ШС -
- при питании от дополнительного источника питания -
Ток ШС в дежурном режиме, мА 1
- при питании от встроенного аккумулятора, мА 490
Номинальное сопротивление выносного резистора, кОм 6.2
Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220
- от сети переменного тока 20 ВА
Параметры информационных выходов:
Кол-во устанавливаемых аккумуляторов 1
- кол-во выходов типа "Открытый коллектор" -
Емкость аккумулятора, Ач 7
- кол-во выходов типа "Сухой контакт" 24
Материал корпуса Металл
Максимально допустимые токи и напряжения:
Степень защиты IP20
- на выходе "звуковой оповещатель" 130В/100 мА
Диапазон рабочих температур, °С -10…+50
- на выходе "световой оповещатель" 130В/100мА
Габаритные размеры, мм 340х340х100
- выход для питания извещателей -
Документация
  • Руководство по эксплуатации
  • Схема подключения
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
