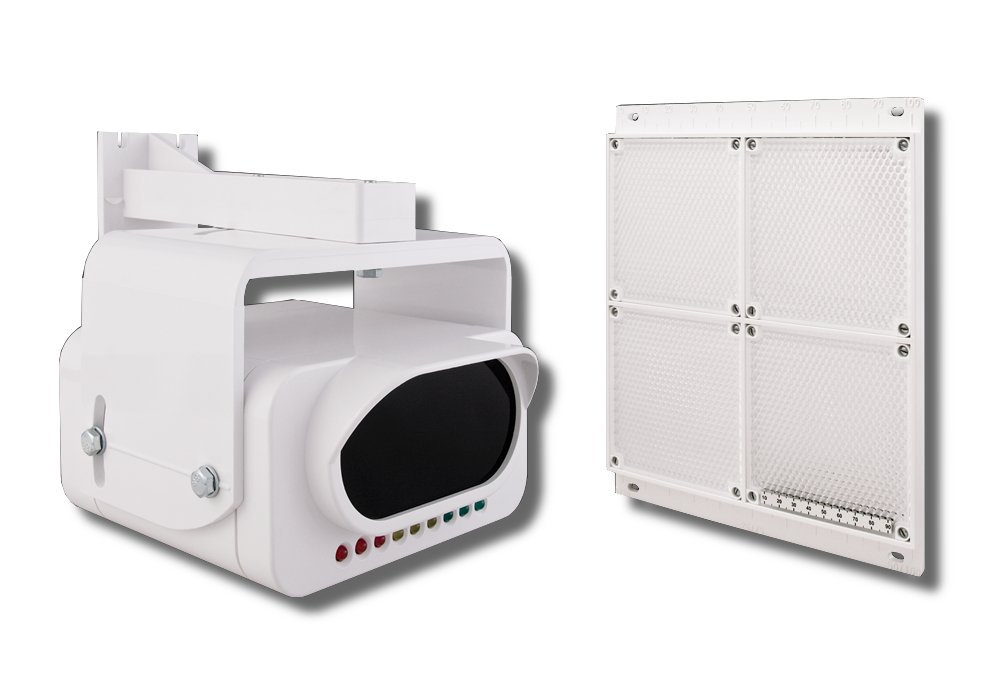

ИПДЛ-52М (ИП212-52М) 8-80 м, однопозиционный

Извещатель пожарный дымовой оптико-электронный линейный оптический

Код: 207038
  • 13 328,34 /шт
    Розница
  • 12 754,11 /шт
    Мелкий опт
  • 12 179,87 /шт
    Опт
В наличии
Краткое описание:Извещатель дымовой оптический линейный, однопозиционный, дальность от 8...80 м, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле (ПОЖАР-НЗ, ПОЖАР-НР, НЕИСПРАВНОСТЬ-НЗ), U-пит.10...30В, I-потр. 1.5 мА, IP40, t-раб.-30...+55°С, 185х150х140 мм (с юстировоч.уст-вом).
Описание товара

Назначение изделия

Предназначен для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» или «Внимание» приемно-контрольным приборам; для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков.

Особенности

Подключение извещателя к приемно-контрольному прибору может быть произведено как с помощью двухпроводного, так и с помощью четырехпроводного шлейфа сигнализации.

Дополнительная информация

Извещатель рассчитан на непрерывную круглосуточную работу и применяется в закрытых помещениях жилых и производственных зданий и сооружений совместно с пожарными приемно-контрольными приборами (например, ППК-2, ППК-2М, «Радуга», «Сигнал-20П» и пр.) и с охранно-пожарными приемно-контрольными приборами (например, «Аккорд», «Нота», «Сигнал-20», «Сигнал-ВК», «ВЭРС», «Гранит», «Виста» и пр.).

Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымленную среду. ИП212-52М работает в инфракрасном диапазоне волн. При монтаже приемо-передатчик и рефлектор-отражатель располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграммы направленности приемо-передатчика с направлением на рефлектор. При работе в штатном режиме приемо-передатчик периодически (с интервалом в 350 мс) формирует пачки инфракрасных импульсов (ИК-импульсов), которые, пройдя через контролируемую среду, отразившись от рефлектора и вновь преодолев контролируемое расстояние, возвращаются на приемо-передатчик, принимаются и обрабатываются им.

Решение о наличии дыма в защищаемом пространстве принимается при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымленной среде). Порог срабатывания может быть выбран при установке тактики работы равным 20%, 30%, 40% или 50%. В связи с тем, что луч дважды преодолевает контролируемое пространство, снижение интенсивности луча в процентном отношении будет больше, чем значение порога и составит: 36% для порога 20%, 49% для порога 30%, 64% для порога 40% и 75% для порога 50%. При снижении интенсивности луча более чем на 98% (соответствует порогу 86%) — будет фиксироваться извещение «Неисправность-луч».

Технические характеристики
  • Тип извещателя комбинированный
  • Дальность действия, м 8…80
  • Напряжение питания, B:
  • - постоянного тока 10…30
  • - по шлейфу сигнализации 10…30
  • Ток потребления, мА:
  • - при напряжении питания 12 В 1.5
  • - в дежурном режиме, мА 1.5
  • - в режиме «ПОЖАР» 40
  • Степень защиты IP40
  • Диапазон рабочих температур, °С -30…+50
  • Габаритные размеры, мм 140х135х70
  • Масса, не более, кг 0.4
Тип извещателя комбинированный - в дежурном режиме, мА 1.5
Дальность действия, м 8…80 - в режиме «ПОЖАР» 40
Напряжение питания, B: Степень защиты IP40
- постоянного тока 10…30 Диапазон рабочих температур, °С -30…+50
- по шлейфу сигнализации 10…30 Габаритные размеры, мм 140х135х70
Ток потребления, мА: Масса, не более, кг 0.4
- при напряжении питания 12 В 1.5
Документация
  • Руководство по эксплуатации
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
