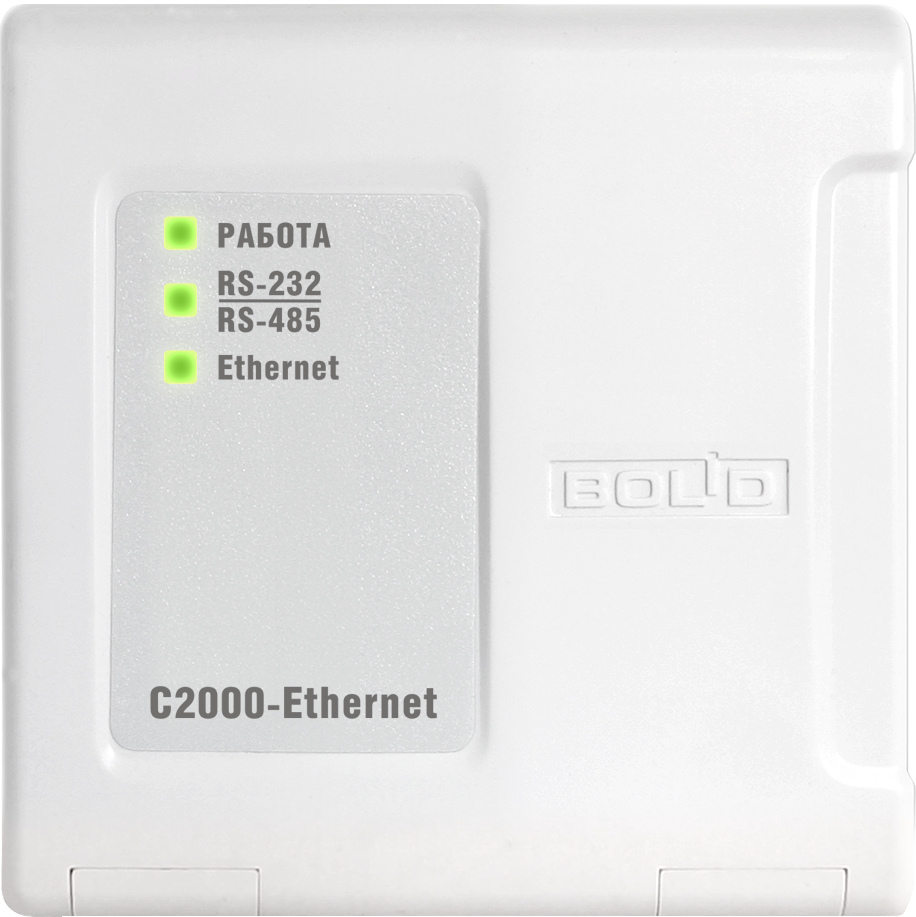

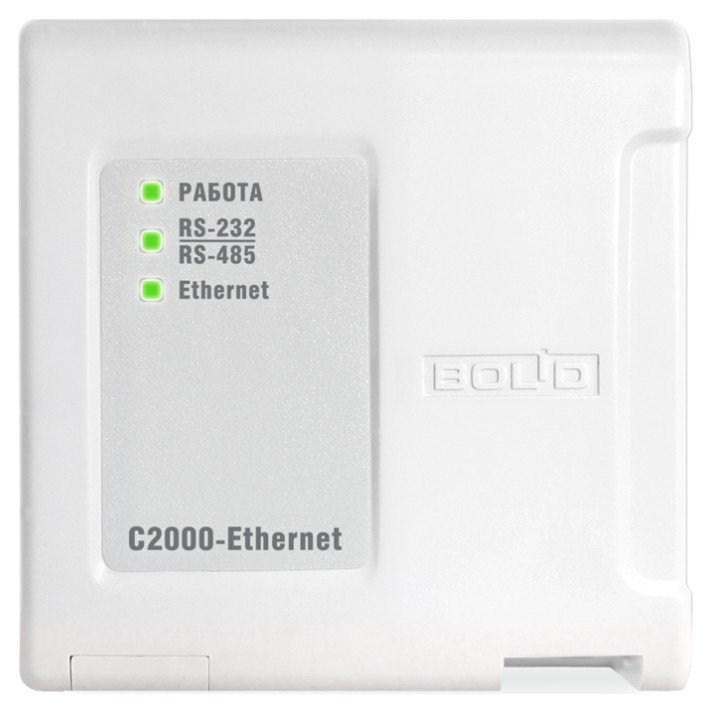

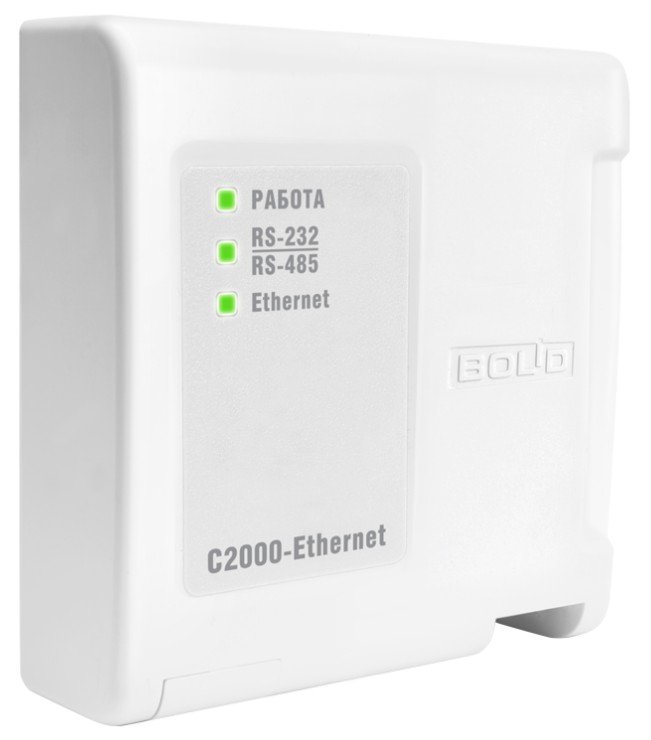

С2000-Ethernet

Преобразователь интерфейса

Код: 206916
Производитель: Болид
  • 2 143,84 /шт
    Розница
  • 2 061,39 /шт
    Мелкий опт
  • 1 978,93 /шт
    Опт
В наличии
Краткое описание:Преобразователь интерфейса RS-232/RS-485 в Ethernet, U-пит.11...28.4 В, I-потр.90 мА, IP20,  t-раб.-30...+50°С, 102х107х39 мм
Описание товара

Назначение изделия

Преобразователь интерфейсов RS-485/RS-232 в Ethernet «C2000-Ethernet» предназначен для трансляции данных интерфейса RS-485/RS-232 в Ethernet и обратно. Предназначен для использования как в составе системы «Орион», «Орион Про», так и других систем.

Особенности

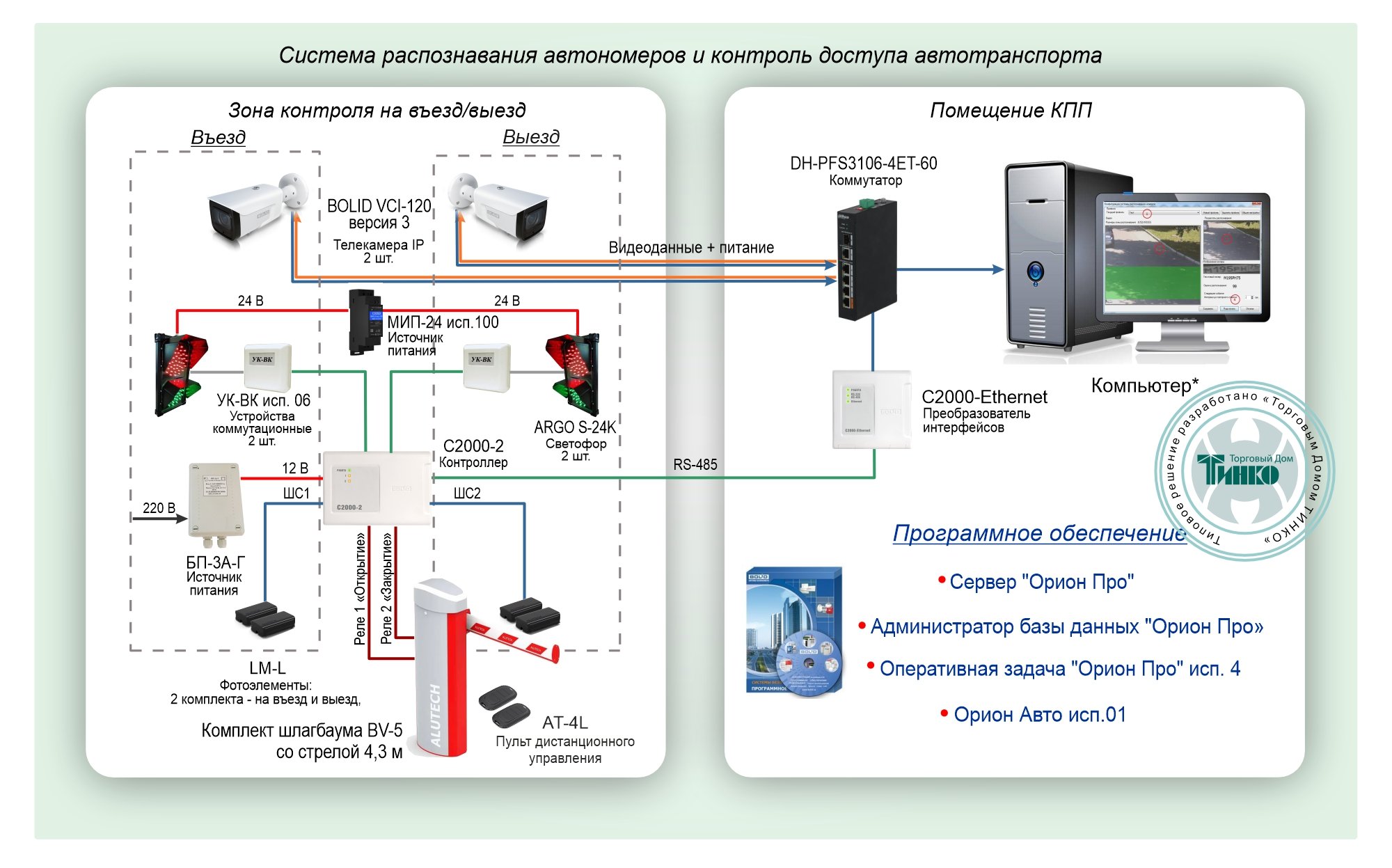

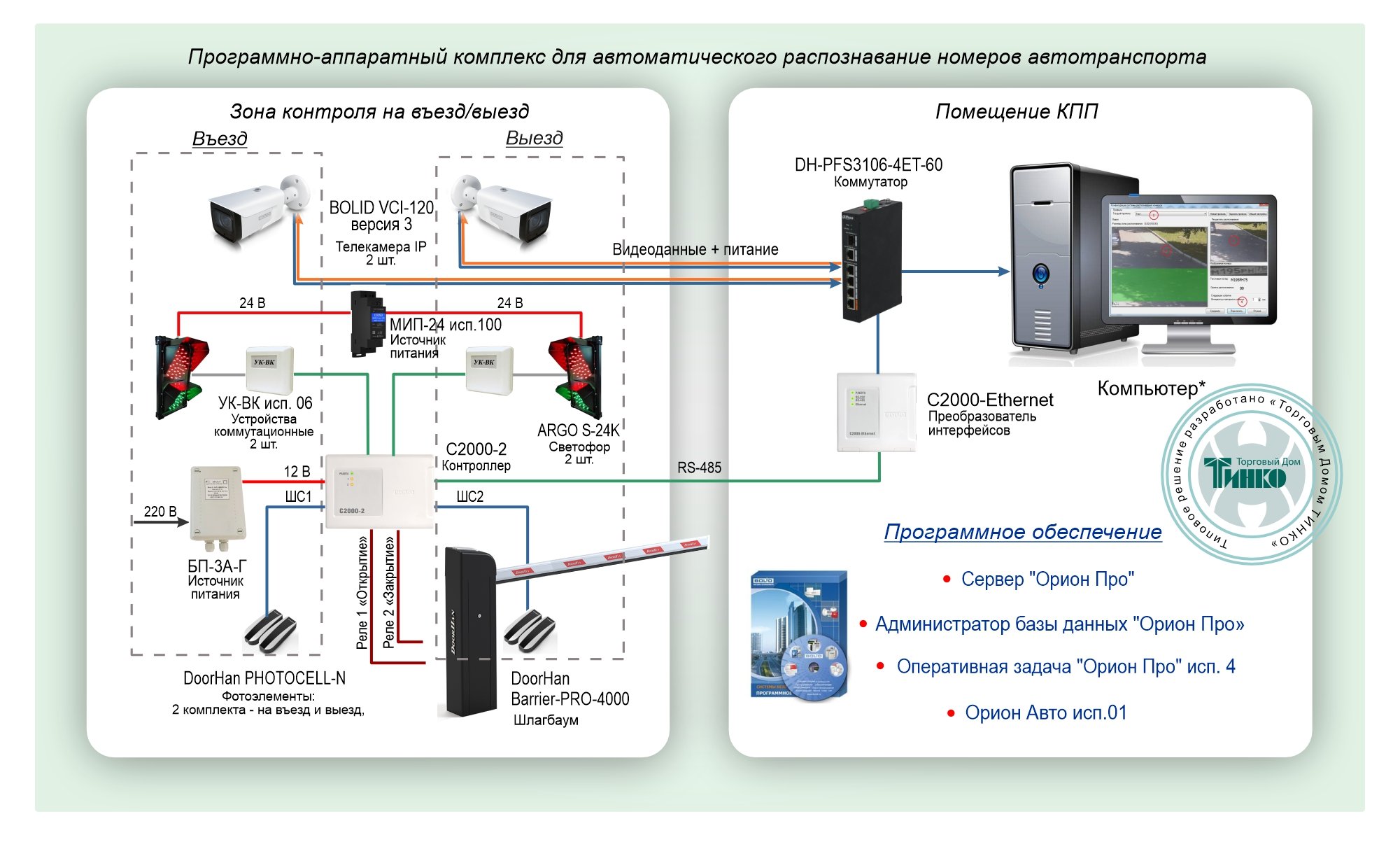

- организация передачи по локальной сети на участке ИСО "Орион":
между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами;
между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000");
между пультом ("С2000M","С2000") и приборами;

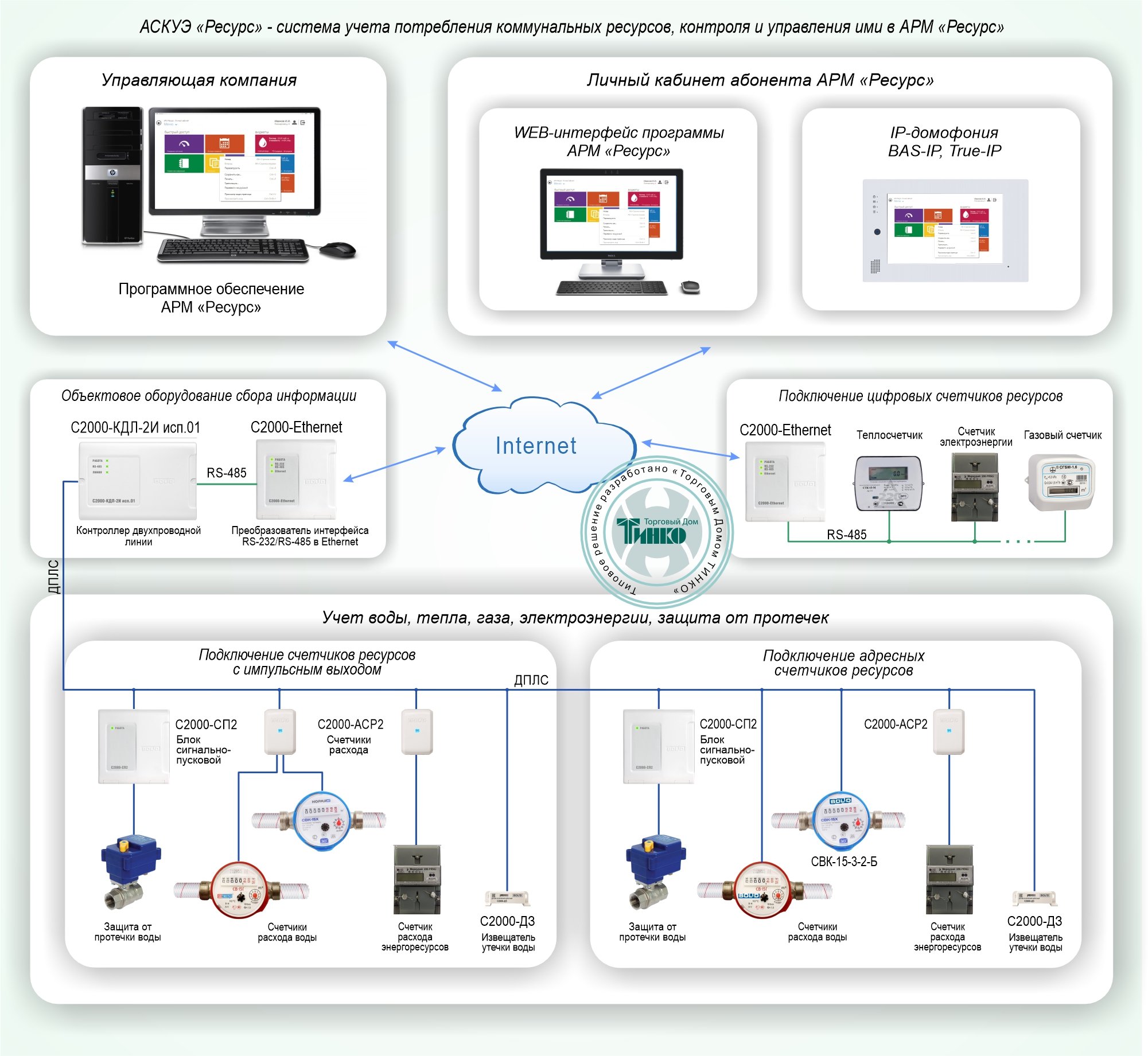

- организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet";
- возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе.

Технические характеристики
  • Напряжение питания, B:
  • - от внешнего источника питания 11…28.4
  • Ток потребления в дежурном режиме, мА, не более :
  • - при напряжении питания 12 В, мА, не более 90
  • - при напряжении питания 24 В, не более 50
  • Параметры работы интерфейсов RS-485/RS-232 (полудуплекс) :
  • - скорость передачи, бит/сек 1200; 2400; 9600; 19200; 38400; 57600; 115200
  • - количество стартовых/стоповых бит 1
  • - контроль чётности нет
  • - максимальная длина пакета, байт 264
  • - 8 бит данных/1 стоповый бит или 8 бит данных/2 стоповых бита
  • Параметры работы по Ethernet-каналу:
  • - скорость передачи, Мбит/с 10
  • - используемые протоколы UDP; ICMP (ping); ARP
  • - максимальное количество устройств по Ethernet-каналу от одного "C2000-Ethernet" 10
  • Степень защиты IP20
  • Диапазон рабочих температур, °С -30…+50
  • Габаритные размеры, мм 102х107х39
  • Масса прибора, кг 0.2
Напряжение питания, B: - 8 бит данных/1 стоповый бит или 8 бит данных/2 стоповых бита
- от внешнего источника питания 11…28.4 Параметры работы по Ethernet-каналу:
Ток потребления в дежурном режиме, мА, не более : - скорость передачи, Мбит/с 10
- при напряжении питания 12 В, мА, не более 90 - используемые протоколы UDP; ICMP (ping); ARP
- при напряжении питания 24 В, не более 50 - максимальное количество устройств по Ethernet-каналу от одного "C2000-Ethernet" 10
Параметры работы интерфейсов RS-485/RS-232 (полудуплекс) : Степень защиты IP20
- скорость передачи, бит/сек 1200; 2400; 9600; 19200; 38400; 57600; 115200 Диапазон рабочих температур, °С -30…+50
- количество стартовых/стоповых бит 1 Габаритные размеры, мм 102х107х39
- контроль чётности нет Масса прибора, кг 0.2
- максимальная длина пакета, байт 264
Документация
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
