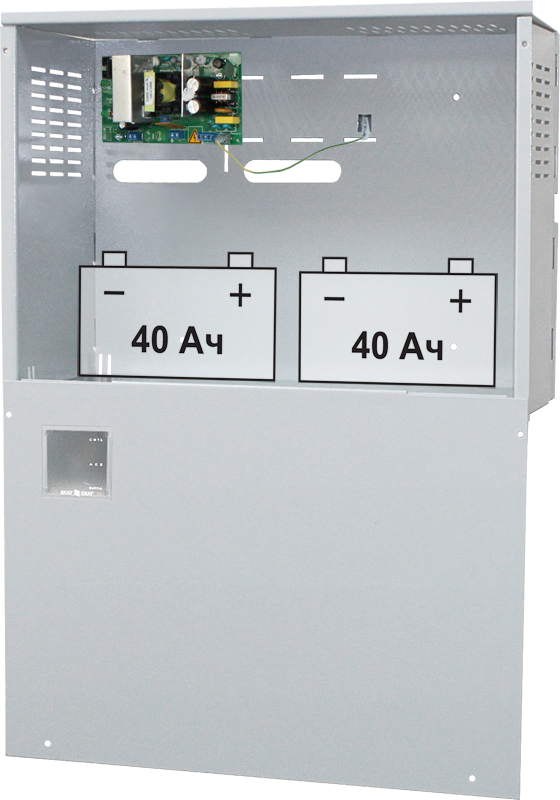

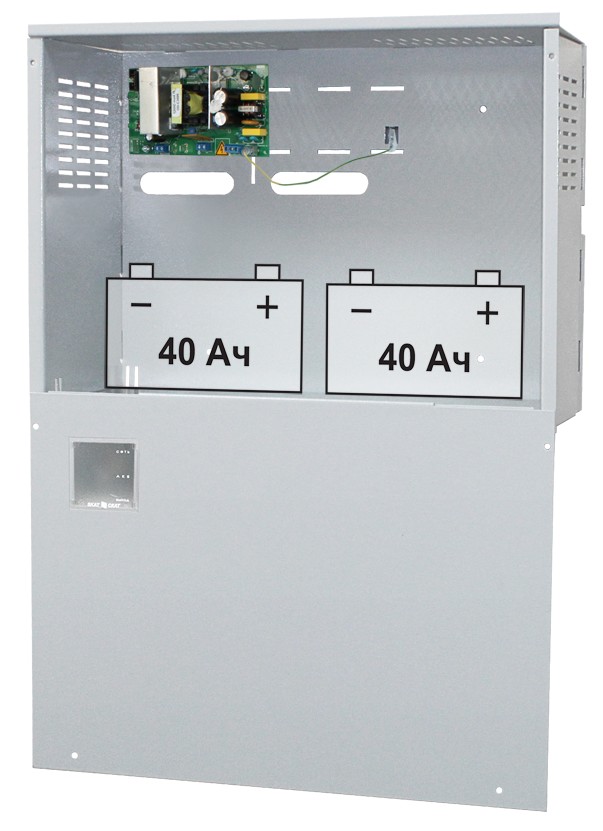

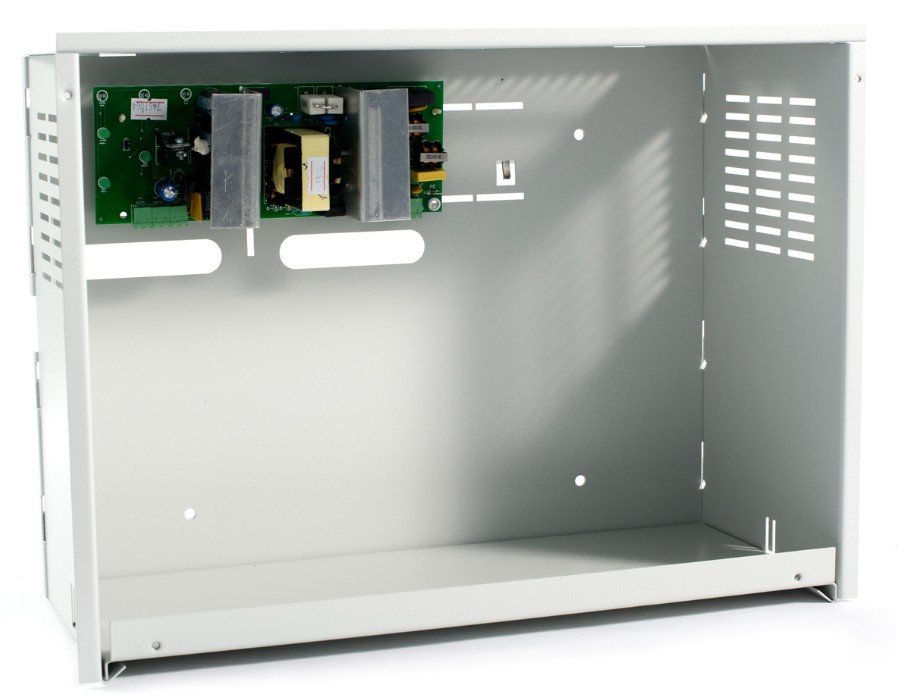

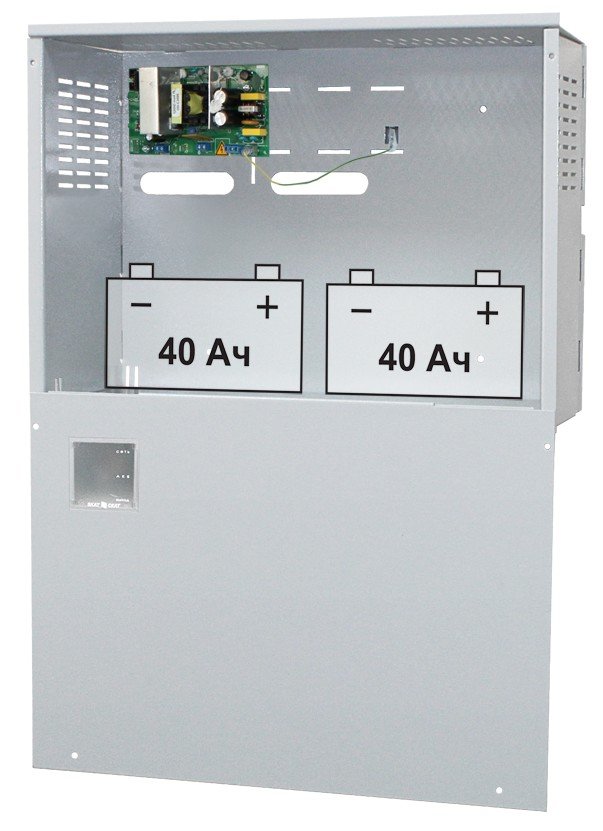

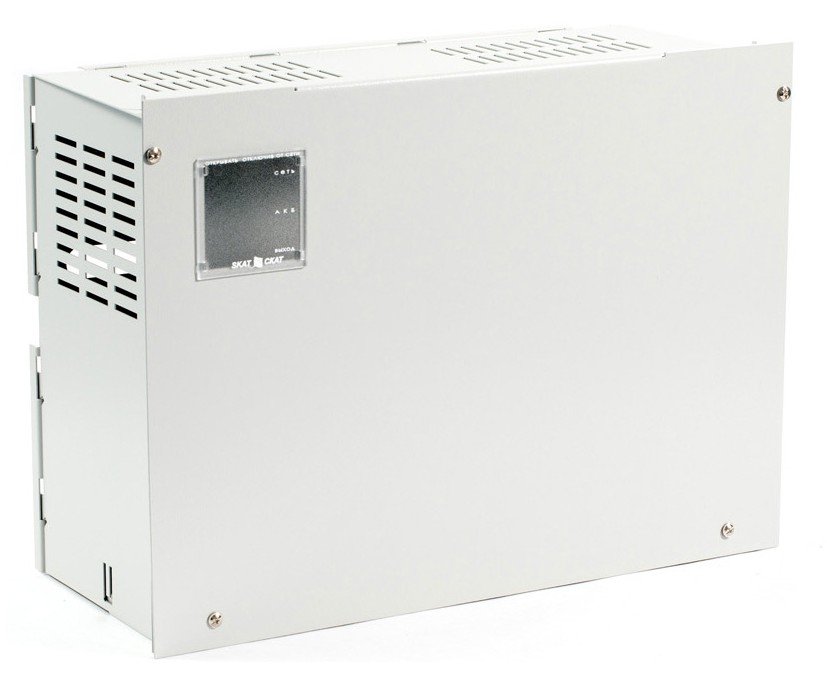

СКАТ 2400И7 исп. 5000

Источник вторичного электропитания резервированный

Код: 201965
Производитель: Бастион
  • 7 210 /шт
    Розница
  • 7 210 /шт
    Мелкий опт
  • 7 210 /шт
    Опт
В наличии
Краткое описание:Резервированный источник питания, входное напряжение 185...242 В, выходное напряжение 27...27,8 В, номинальный ток нагрузки 4 А, максимальный ток нагрузки 4,5 А (до 5 сек), под два аккумулятора 12 В 40 Ач, световая индикация режимов работы, диагностические выходы типа "сухой контакт" и "открытый коллектор", защита от короткого замыкания, защита аккумулятора от глубокого разряда, диапазон рабочих температур -10...+40°С, габаритные размеры 315х219х123 мм
Описание товара

Назначение изделия

Предназначен для обеспечения бесперебойным питанием систем ОПС, видеонаблюдения, мини АТС и других потребителей с минимальным напряжением 24 В.

Особенности

- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- защиту выхода от перегрузки по току, в том числе от короткого замыкания нагрузки путем отключения выхода на 1 минуту;
- возможность подключения на вход внешнего источника резервного питания типа СКАТ-2400Р20;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв« осуществляется при пропадании сетевого напряжения и не восстановлении его в течение заданного пользователем при помощи перемычек;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.

Комплектация

Вставка плавкая ВПТ6 2,0А, вставка плавкая ВПТ6 5,0А, вставка плавкая ВПТ6 6,3А (2 шт.), перемычка аккумуляторная, пластмассовый дюбель с шурупом (3 шт.), втулка дистанционная (3 шт.)

Технические характеристики
  • Тип устройства Источник вторичного электропитания резервированный
  • Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
  • Диагностические выходы тип "СК": “Переход на резерв"; "Наличие АКБ; "Наличие выходного напряженя" тип "ОК" "Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения"
  • Напряжение питания, B:
  • - от сети переменного тока 185…242
  • Потребляемая мощность:
  • - от сети переменного тока 160 ВА
  • Выходное напряжение, В:
  • - при питании от сети переменного тока 27.0…27.8
  • - при питании от аккумуляторной батареи 20.0…27.8
  • Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30
  • Выходной ток, А:
  • - номинальный при наличии основного питания 4
  • - максимальный при наличии основного питания 4.5
  • Тип используемого аккумулятора 12В 40 Ач
  • Количество аккумуляторов, шт 2
  • Защита от короткого замыкания Есть
  • Защита аккумулятора от глубокого разряда Есть
  • Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 21…22
  • Ток заряда аккумуляторной батареи, А 0.45…0.55
  • Степень защиты IP20
  • Диапазон рабочих температур, °С -10…+40
  • Габаритные размеры, мм 315х219х123
Тип устройства Источник вторичного электропитания резервированный - номинальный при наличии основного питания 4
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" - максимальный при наличии основного питания 4.5
Диагностические выходы тип "СК": “Переход на резерв"; "Наличие АКБ; "Наличие выходного напряженя" тип "ОК" "Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения" Тип используемого аккумулятора 12В 40 Ач
Напряжение питания, B: Количество аккумуляторов, шт 2
- от сети переменного тока 185…242 Защита от короткого замыкания Есть
Потребляемая мощность: Защита аккумулятора от глубокого разряда Есть
- от сети переменного тока 160 ВА Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 21…22
Выходное напряжение, В: Ток заряда аккумуляторной батареи, А 0.45…0.55
- при питании от сети переменного тока 27.0…27.8 Степень защиты IP20
- при питании от аккумуляторной батареи 20.0…27.8 Диапазон рабочих температур, °С -10…+40
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 Габаритные размеры, мм 315х219х123
Выходной ток, А:
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
