SVP-03T/04R / Комплект передатчика и приемника для передачи видеосигнала по витой паре

Комплект передатчика и приемника для передачи видеосигнала по витой паре

Код: 044588
Производитель: РУССБЫТ
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

28 600,00 /к-т
Розничная цена
28 600,00 /к-т
Оптовая цена
28 600,00 /к-т
28 600,00 /к-т
Доступность: до 3 дней

Краткое описание: Комплект устройств для передачи видеосигнала по витой паре. Дальность передачи - до 1500 м. Высокая помехозащищенность линии связи, встроенная грозозащита. 24 В, 60 мА - передатчик, 80 мА - приемник.

Назначение изделия

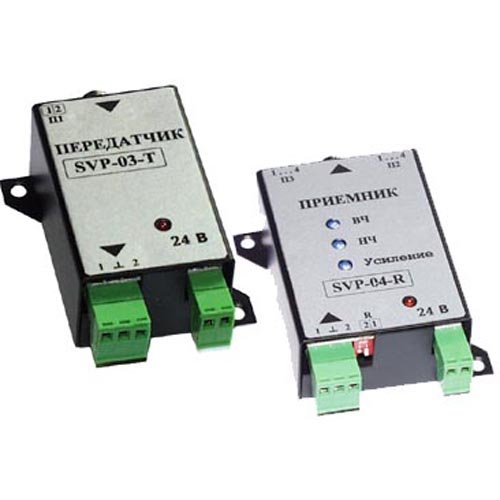

Комплект состоит из передатчика SVP-03T и приемника SVP-04R, которые обеспечивают дифференциальную (симметричную) систему передачи видеосигнала в реальном масштабе времени от датчика (видеокамеры) до потребителя (монитора, коммутатора, магнитофона и т.д.) на расстояние до 1500 м. Такая система обладает высокой помехозащищенностью при передаче в одном многопарном кабеле нескольких разнотипных сигналов (видео, звук, питание, телефония, сигнализация и т.д.).

Особенности

Устройства выполнены на интегральных микросхемах фирмы Analog Devices, имеют малые габариты, низкое энергопотребление и снабжены грозозащитой.

Комплектация

Передатчик SVP-03Т, приемник SVP-04R

Дальность передачи сигнала до, м

1500

Шаг коррекции, м

100

Диапазон рабочих частот, МГц

50 Гц…6 МГц

Дифференциальное входное сопротивление, Ом

100

ПЕРЕДАТЧИК SVP-03Т

Входное сопротивление, Ом

75

Входное сопротивление, Ом

75

Уровень выходного напряжения приемника при нагрузке 75 Ом, В

1.0

Номинальный уровень входного сигнала передатчика, В

1.0

Напряжение питания DC/AC, B

24

Напряжение питания, В

24

Ток потребления, мА

80

Ток потребления, мА

60

Габаритные размеры, мм

105х80х33

Габаритные размеры, мм

95х65х33

Диапазон рабочих температур, °С

0…+40

ПРИЕМНИК SVP-04R

Дальность передачи сигнала до, м

1500

Диапазон рабочих частот, МГц

50 Гц…6 МГц

ПЕРЕДАТЧИК SVP-03Т

Входное сопротивление, Ом

75

Номинальный уровень входного сигнала передатчика, В

1.0

Напряжение питания, В

24

Ток потребления, мА

60

Габаритные размеры, мм

95х65х33

ПРИЕМНИК SVP-04R

Шаг коррекции, м

100

Дифференциальное входное сопротивление, Ом

100

Входное сопротивление, Ом

75

Уровень выходного напряжения приемника при нагрузке 75 Ом, В

1.0

Напряжение питания DC/AC, B

24

Ток потребления, мА

80

Габаритные размеры, мм

105х80х33

Диапазон рабочих температур, °С

0…+40

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
