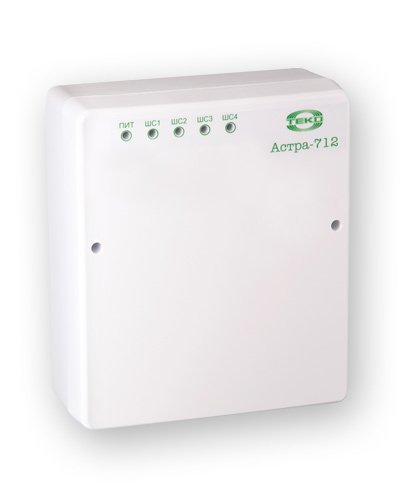

Астра-712/4

Прибор приемно-контрольный охранно-пожарный

Код: 020337
Производитель: ТЕКО
  • 2 599 /шт
    Розница
  • 2 468 /шт
    Мелкий опт
  • 2 337 /шт
    Опт
В наличии
Краткое описание:4 ШС, под акк. 7 Ач управление кнопкой или touch memory, выход на сирену 1А.. 3 реле ПЦН. В комплекте кнопка постановки/снятия
Описание товара

Назначение изделия

Прибор «Астра-712/4» предназначен для контроля шлейфов сигнализации с включенными охранными или пожарными извещателями, управления звуковым и световым оповещателем, выдачи извещений о нарушении ПЦН через релейный (е) выход (ы), обеспечения питающим напряжением активных извещателей и других устройств.

Особенности

Наличие режима «автоперевзятия»; постановка-снятие с охраны ШС осуществляется с помощью ключей Touche Memory или с устройств, имитирующих работу идентификатора ТМ («Астра-Р исп.ТМ»); возможность конфигурирования прибора через компьютер

Комплектация

Прибор приемно-контрольный охранно-пожарный 1 шт.
Резистор 3,9 кОм - 4 шт.
Выключатель кнопочный 1 шт.
Предохранитель 160 мА 1 шт.
Винт 4 шт.
Дюбель 4 шт.
Руководство по эксплуатации 1 экз.

Технические характеристики
  • Количество ШС 4
  • Количество разделов 1
  • Способ управления режимами работы кнопка; ключ ТМ
  • Внешние интерфейсы для обмена, программирования и управления LIN
  • Длительность звучания выносного звукового оповещателя, мин 3 (программируется)
  • Напряжение на клеммах для подключения ШС, В:
  • - в дежурном режиме 9…14
  • - при разомкнутом состоянии ШС -
  • Ток ШС в дежурном режиме, мА 3
  • Номинальное сопротивление выносного резистора, кОм 3.9
  • Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 (ШСО)/150 (ШСП)
  • Параметры информационных выходов:
  • - кол-во выходов типа "Открытый коллектор" 2
  • - кол-во выходов типа "Сухой контакт" 3
  • Максимально допустимые токи и напряжения:
  • - на выходе "звуковой оповещатель" 12В/100 мА
  • - на выходе "световой оповещатель" 12В/50мА
  • - выход для питания извещателей 12В/550мА
  • - релейного выхода 100В/100мА
  • Напряжение питания, B:
  • - от сети переменного тока 187…242
  • - от внешнего источника питания -
  • - от дополнительного источника 12
  • Ток потребления, мА:
  • - при питании от внешнего источника питания 150
  • - при питании от дополнительного источника питания -
  • - при питании от встроенного аккумулятора, мА 150
  • Потребляемая мощность:
  • - от сети переменного тока 15Вт
  • Кол-во устанавливаемых аккумуляторов 1
  • Емкость аккумулятора, Ач 7
  • Материал корпуса Пластик
  • Степень защиты IP41
  • Диапазон рабочих температур, °С -10…+50
  • Габаритные размеры, мм 165х190х79
Количество ШС 4 - релейного выхода 100В/100мА
Количество разделов 1 Напряжение питания, B:
Способ управления режимами работы кнопка; ключ ТМ - от сети переменного тока 187…242
Внешние интерфейсы для обмена, программирования и управления LIN - от внешнего источника питания -
Длительность звучания выносного звукового оповещателя, мин 3 (программируется) - от дополнительного источника 12
Напряжение на клеммах для подключения ШС, В: Ток потребления, мА:
- в дежурном режиме 9…14 - при питании от внешнего источника питания 150
- при разомкнутом состоянии ШС - - при питании от дополнительного источника питания -
Ток ШС в дежурном режиме, мА 3 - при питании от встроенного аккумулятора, мА 150
Номинальное сопротивление выносного резистора, кОм 3.9 Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 (ШСО)/150 (ШСП) - от сети переменного тока 15Вт
Параметры информационных выходов: Кол-во устанавливаемых аккумуляторов 1
- кол-во выходов типа "Открытый коллектор" 2 Емкость аккумулятора, Ач 7
- кол-во выходов типа "Сухой контакт" 3 Материал корпуса Пластик
Максимально допустимые токи и напряжения: Степень защиты IP41
- на выходе "звуковой оповещатель" 12В/100 мА Диапазон рабочих температур, °С -10…+50
- на выходе "световой оповещатель" 12В/50мА Габаритные размеры, мм 165х190х79
- выход для питания извещателей 12В/550мА
Документация
  • Схема подключения
  • Руководство по эксплуатации
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
