Прибор приемно-контрольный охранно-пожарный
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия

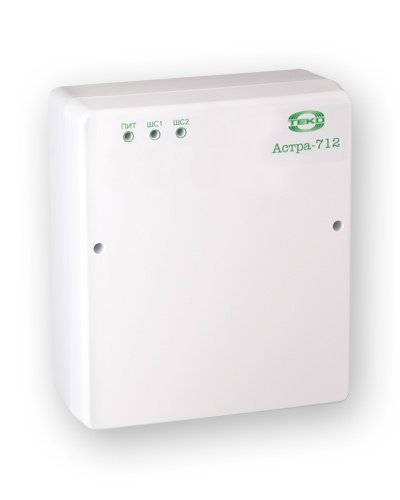

ППКОП «Астра-712/2» предназначен для контроля шлейфов сигнализации с включенными охранными или пожарными извещателями, управления звуковым и световым оповещателем, выдачи извещений о нарушении ПЦН через релейный (е) выход (ы), обеспечения питающим напряжением активных извещателей и других устройств.
Особенности
Наличие режима «автоперевзятия»; постановка-снятие с охраны ШС осуществляется с помощью ключей Touch Memory или с устройств, имитирующих работу идентификатора ТМ («Астра-Р исп.ТМ»); возможность конфигурирования прибора через компьютер
Комплектация
Прибор приемно-контрольный охранно-пожарный 1 шт.
Резистор 3,9 кОм - 2 шт.
Выключатель кнопочный 1 шт.
Предохранитель 160 мА 1 шт.
Винт 4 шт.
Дюбель 4 шт.
Руководство по эксплуатации 1 экз.
Дополнительное оборудование
(208444) - Астра-983, блок сопряжения с компьютером (USB)
(004284) - Астра-821, модуль силовых реле
(004385) - Астра-822, модуль сигнальных реле
(004287) - Астра-861, модуль выносных индикаторов
Количество ШС 2 |
- выход для питания извещателей 12В/750мА |
Количество разделов 1 (2 при программировании через Pconf-712) |
- релейного выхода 100В/100мА |
Способ управления режимами работы кнопка; ключ ТМ |
Напряжение питания, B: |
Внешние интерфейсы для обмена, программирования и управления LIN |
- от сети переменного тока 187…242 |
Длительность звучания выносного звукового оповещателя, мин 3 (программируется) |
- от дополнительного источника 12 |
Напряжение на клеммах для подключения ШС, В: |
Ток потребления, мА: |
- в дежурном режиме 9…14 |
- при питании от внешнего источника питания 150 |
Ток ШС в дежурном режиме, мА 3 |
- при питании от встроенного аккумулятора, мА 150 |
Номинальное сопротивление выносного резистора, кОм 3.9 |
Потребляемая мощность: |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 (ШСО)/150 (ШСП) |
- от сети переменного тока 15Вт |
Параметры информационных выходов: |
Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Открытый коллектор" 2 |
Емкость аккумулятора, Ач 7 |
- кол-во выходов типа "Сухой контакт" 3 |
Материал корпуса Пластик |
Максимально допустимые токи и напряжения: |
Степень защиты IP41 |
- на выходе "звуковой оповещатель" 12В/1.5А (клеммы SND,BAT при наличии АКБ)/0.1А (клеммы SND; +12V) |
Диапазон рабочих температур, °С -10…+50 |
- на выходе "световой оповещатель" 12В/50мА (клеммы LHT и «+12V»)/50мА (клеммы «ARM…out» и «+12V») |
Габаритные размеры, мм 165х190х79 |
Количество ШС
2
Количество разделов
1 (2 при программировании через Pconf-712)
Способ управления режимами работы
кнопка; ключ ТМ
Внешние интерфейсы для обмена, программирования и управления
LIN
Длительность звучания выносного звукового оповещателя, мин
3 (программируется)
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме
9…14
Ток ШС в дежурном режиме, мА
3
Номинальное сопротивление выносного резистора, кОм
3.9
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
220 (ШСО)/150 (ШСП)
Параметры информационных выходов:
- кол-во выходов типа "Открытый коллектор"
2
- кол-во выходов типа "Сухой контакт"
3
Максимально допустимые токи и напряжения:
- на выходе "звуковой оповещатель"
12В/1.5А (клеммы SND,BAT при наличии АКБ)/0.1А (клеммы SND; +12V)
- на выходе "световой оповещатель"
12В/50мА (клеммы LHT и «+12V»)/50мА (клеммы «ARM…out» и «+12V»)
- выход для питания извещателей
12В/750мА
- релейного выхода
100В/100мА
Напряжение питания, B:
- от сети переменного тока
187…242
- от дополнительного источника
12
Ток потребления, мА:
- при питании от внешнего источника питания
150
- при питании от встроенного аккумулятора, мА
150
Потребляемая мощность:
- от сети переменного тока
15Вт
Кол-во устанавливаемых аккумуляторов
1
Емкость аккумулятора, Ач
7
Материал корпуса
Пластик
Степень защиты
IP41
Диапазон рабочих температур, °С
-10…+50
Габаритные размеры, мм
165х190х79
