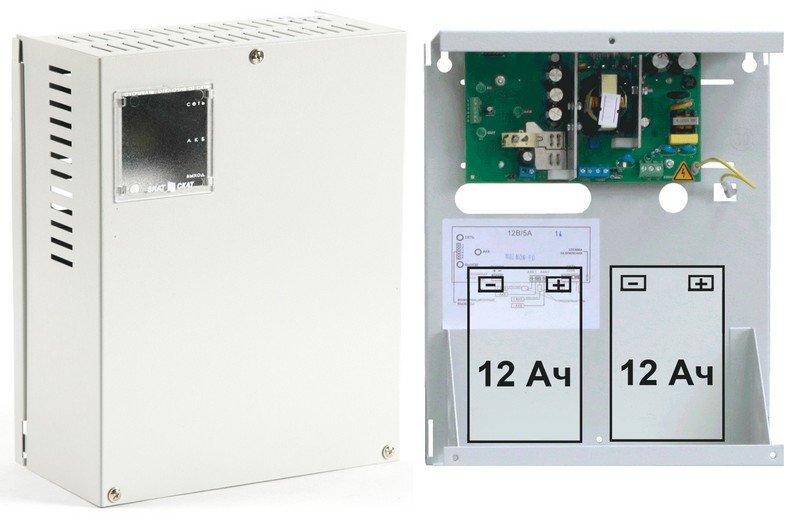

СКАТ 1200

Источник вторичного электропитания резервированный

Код: 008046
Производитель: Бастион
  • 4 840 /шт
    Розница
  • 4 840 /шт
    Мелкий опт
  • 4 840 /шт
    Опт
В наличии
Краткое описание:Резервированный источник питания, входное напряжение 170...250 В, выходное напряжение 12,9...14 В, номинальный ток нагрузки 4 А, максимальный ток нагрузки 5 А (до 5 сек), под два аккумулятора 12 В 7(12) Ач или один аккумулятор 12 В 17 Ач, световая индикация режимов работы, диагностические выходы типа "открытый коллектор", защита от короткого замыкания, защита аккумулятора от глубокого разряда, диапазон рабочих температур -10...+40°С, габаритные размеры 228х284х119 мм
Описание товара

Назначение изделия

Источник электропитания «СКАТ 1200» предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 12 В постоянного тока.

Особенности

- автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- защиту цепи АКБ от аварии источника;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений “Переход на резерв”, “Наличие АКБ”, “Наличие выходного напряжения” посредством выходов “открытый коллектор” и “Уровень напряжения АКБ” (аналоговый выход);
- автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»;
- повышенную надежность за счет использования двух независимых АКБ - основной (АКБ1) и дополнительной (АКБ2);
- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ.

Комплектация

Вставка плавкая ВПБ6-10 2,0 А, 250 В, вставка плавкая ВПБ6-11 3,0 А, 250 В, вставка плавкая ВПБ6-13 5,0 А, 250 В, дюбель с шурупом (3 шт.), втулка (3 шт.)

Технические характеристики
  • Тип устройства Источник вторичного электропитания резервированный
  • Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
  • Диагностические выходы тип "ОК": "Наличие сети"; "Переход на резерв"; "Наличие АКБ"; "Нагрузка"; "Напряжение на АКБ"
  • Напряжение питания, B:
  • - от сети переменного тока 150…250
  • Потребляемая мощность:
  • - от сети переменного тока 120 ВА
  • Выходное напряжение, В:
  • - при питании от сети переменного тока 12.9…14
  • - при питании от аккумуляторной батареи 9.5…13.4
  • Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30
  • Выходной ток, А:
  • - номинальный при наличии основного питания 4
  • - максимальный при наличии основного питания 5
  • Тип используемого аккумулятора 12В 7 (12) Ач или 12В 17 Ач
  • Количество аккумуляторов, шт 1 (17 Ач) или 2 (7/12 Ач)
  • Защита от короткого замыкания Есть
  • Защита аккумулятора от глубокого разряда Есть
  • Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.5…11
  • Ток заряда аккумуляторной батареи, А 0.45…0.65
  • Степень защиты IP20
  • Диапазон рабочих температур, °С -10…+40
  • Габаритные размеры, мм 228х284х119
Тип устройства Источник вторичного электропитания резервированный - номинальный при наличии основного питания 4
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" - максимальный при наличии основного питания 5
Диагностические выходы тип "ОК": "Наличие сети"; "Переход на резерв"; "Наличие АКБ"; "Нагрузка"; "Напряжение на АКБ" Тип используемого аккумулятора 12В 7 (12) Ач или 12В 17 Ач
Напряжение питания, B: Количество аккумуляторов, шт 1 (17 Ач) или 2 (7/12 Ач)
- от сети переменного тока 150…250 Защита от короткого замыкания Есть
Потребляемая мощность: Защита аккумулятора от глубокого разряда Есть
- от сети переменного тока 120 ВА Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.5…11
Выходное напряжение, В: Ток заряда аккумуляторной батареи, А 0.45…0.65
- при питании от сети переменного тока 12.9…14 Степень защиты IP20
- при питании от аккумуляторной батареи 9.5…13.4 Диапазон рабочих температур, °С -10…+40
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 Габаритные размеры, мм 228х284х119
Выходной ток, А:
Документация
  • Руководство по эксплуатации
