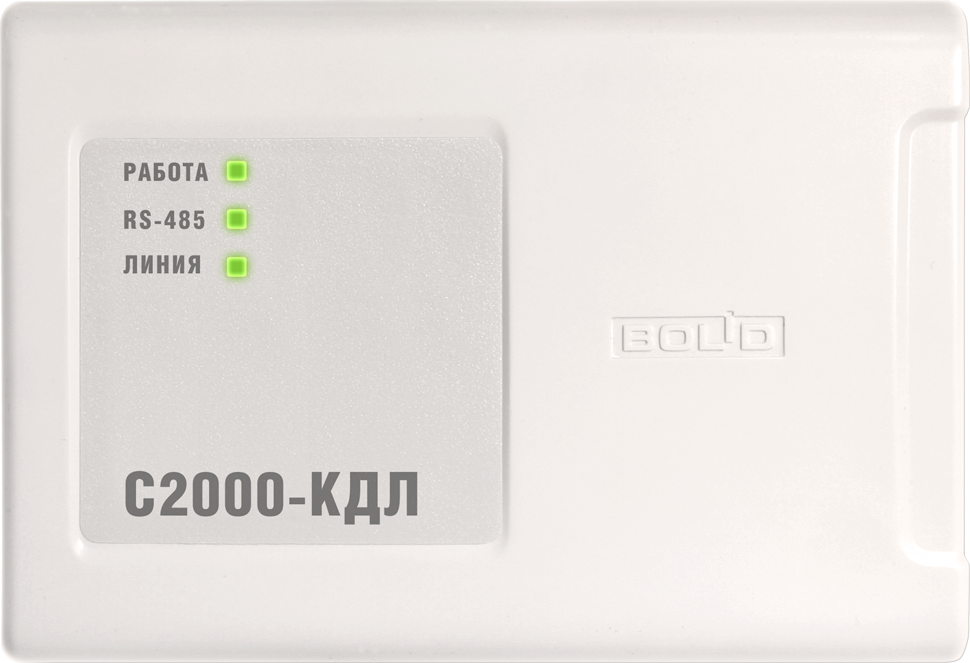

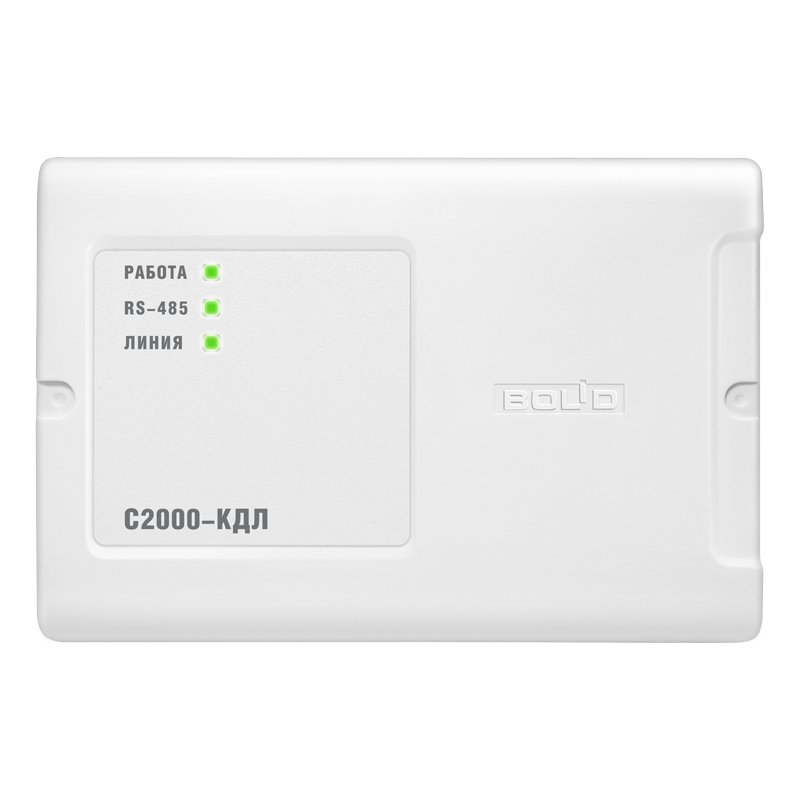

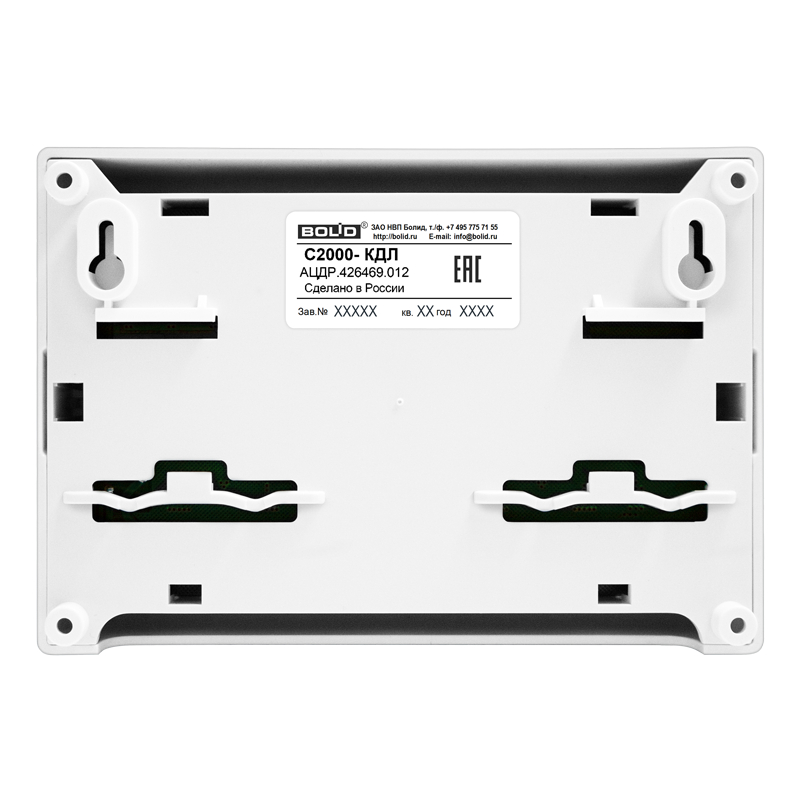

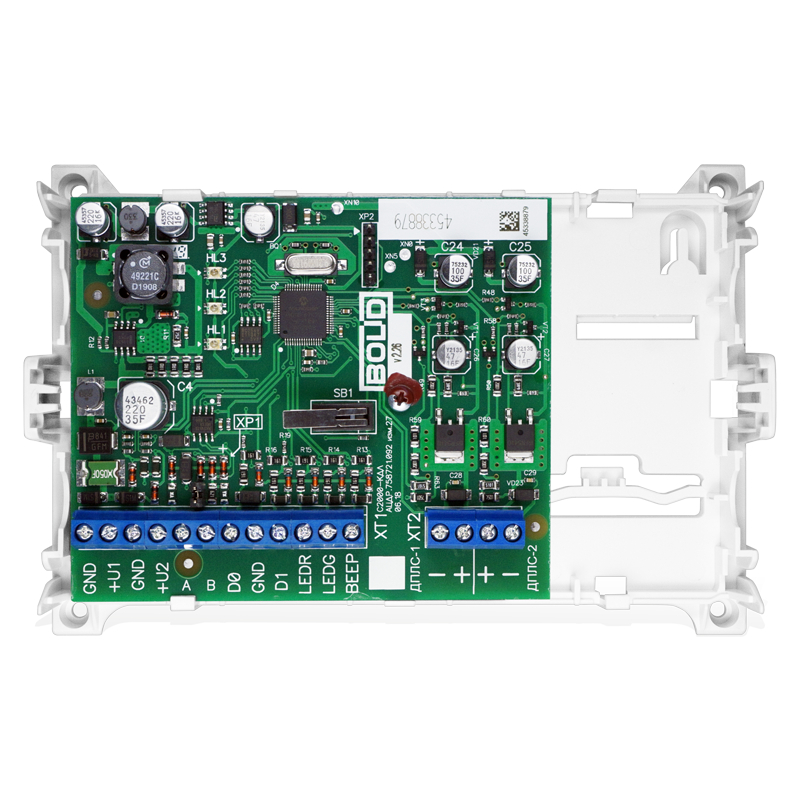

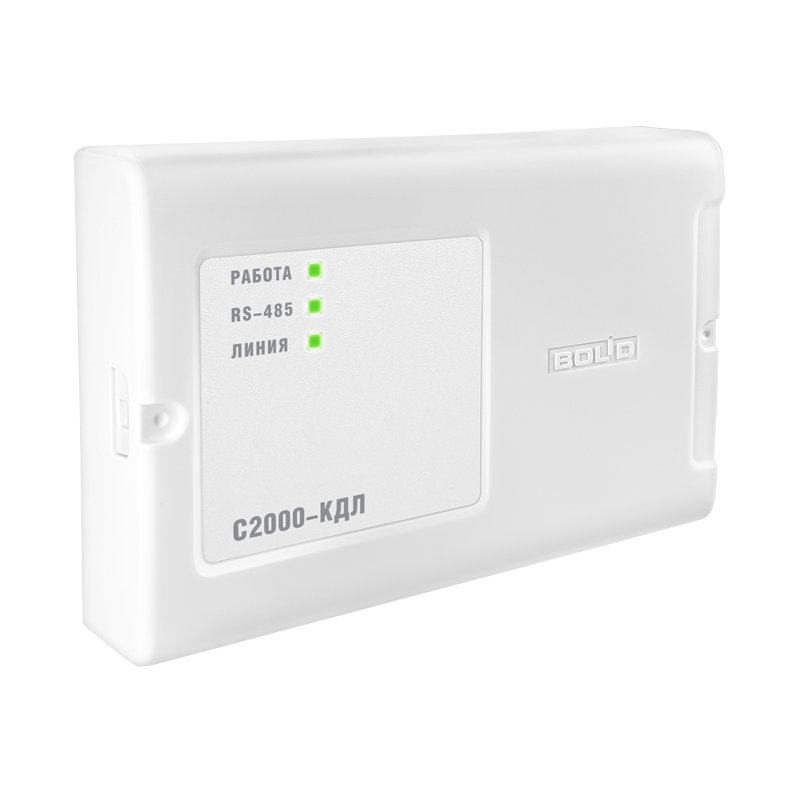

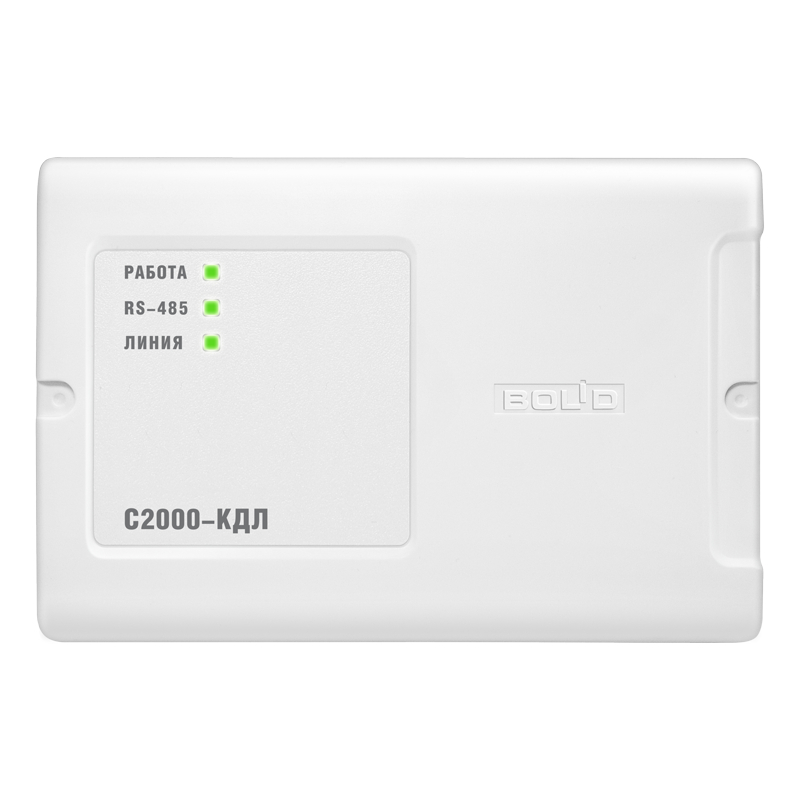

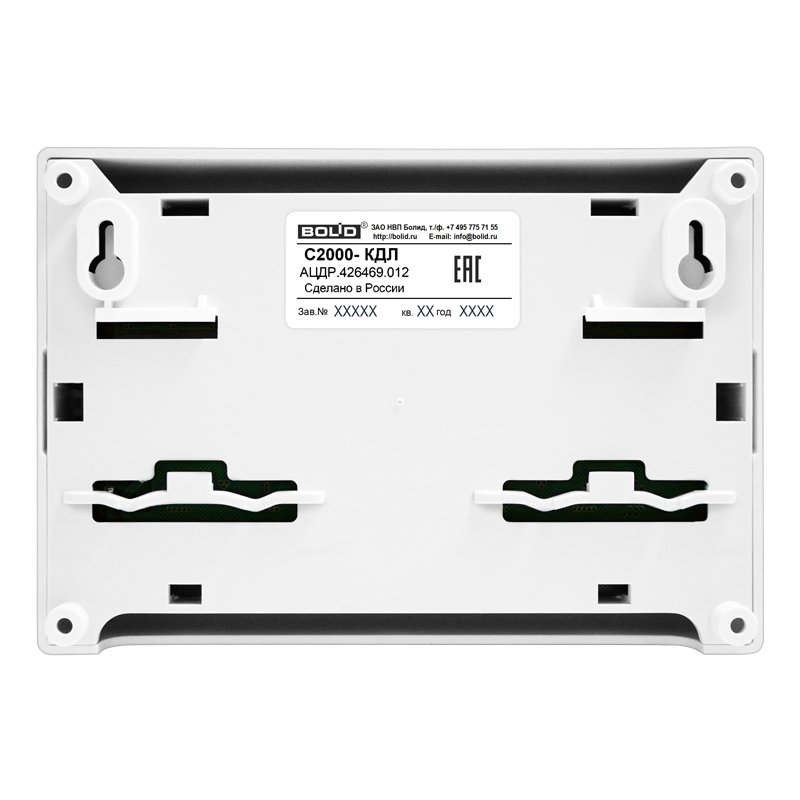

С2000-КДЛ / Контроллер двухпроводной линии связи

Контроллер двухпроводной линии связи

Код: 004155
Производитель: Болид
Артикул производителя: 10-468-001
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

3 825,12 /шт
Розничная цена
3 530,88 /шт
Оптовая цена
3 825,12 /шт
3 530,88 /шт
Доступность: Под заказ

Краткое описание: Контроллер двухпроводной линии связи для применения в составе интегрированной системы охраны "Орион"; до 127 адресов, U-пит.10.2...28.4 В, I-потр.400 мА, два входа питания; RS-485, TouchMemory, до 512 кодов ключей, буфер на 512 событий; IP40, t-раб.-30...+55°С, 156×107×39 мм

Назначение изделия

Контроллер двухпроводной линии связи «С2000-КДЛ» предназначен для применения в составе интегрированной системы охраны "Орион" в качестве составляющего блока совмещённого расширяемого адресно-аналогового прибора для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов, которые могут быть представлены адресными охранными, пожарными и охранно-пожарными извещателями и/или контролируемыми цепями адресных расширителей; управления, посредством выходов адресных сигнально-пусковых блоков и контроля, посредством адресных входов (адресные извещатели и/или КЦ адресных расширителей), систем противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств); выдачи тревожных извещений при срабатывании извещателей или нарушении КЦ АР на сетевой контроллер (пульт контроля и управления «С2000М», прибор приёмно-контрольный и управления «Сириус» (Сириус) или компьютер) по интерфейсу RS-485, а также для локального управления собственными адресными выходами и централизованным управлением входами и выходами, входящими в состав разделов системы.

Дополнительная информация

- Работа в составе систем: ИСО "Орион", система автоматизированного учета "Ресурс"
- Подключение до 127 адресных устройств (АУ).
- Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
- Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС
- Питание подключенных адресных устройств по двухпроводной линии связи
- Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»:
* назначение порога предварительного оповещения «Внимание» и порога «Пожар»
* задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны
* назначение уровня запыленности
* передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»
- Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА»
- Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа)
- Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ»
- Работа с адресным измерителем влажности и температуры «С2000-ВТ»
- Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»
- Управление исполнительными устройствами через адресный релейный блок «С2000-СП2»
- Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
- Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
- Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
- Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион» и АРМ «Орион Про»
- Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно
- Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
- Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
- Контроль вскрытия корпуса блока
- Световая индикация состояния прибора, ДПЛС, интерфейса RS-485
- Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого

Дополнительное оборудование

(212871) - USB-RS485, Преобразователь интерфейсов

Видеоматериалы

Напряжение питания DC, В

10.2…28.4

Емкость памяти кодов ключей Touch Memory (Proximity-карт, PIN-кодов)

512

Потребляемая мощность контроллером, Вт

4

Буфер событий

512

Светодиодная индикация состояния

Есть

Длина двухпроводной линии связи, м, не более

1200

Ток потребления контроллером, мА (без подключенных к ЛС устройств) :

Расстояние от контроллера до считывателя, м, не более

100

- при питании от источника с выходным напряжением 12 В, не более

400

Время готовности к работе, с, не более

15

- при питании от источника с выходным напряжением 24 В, не более

200

Диапазон рабочих температур, °С

-30…+55

Суммарный ток в адресном шлейфе, мА, не более

64

Масса контроллера, кг

0.3

Количество адресуемых зон

127

Габаритные размеры, мм

156х107х39

Количество подключаемых считывателей Touch Memory, Proximity-карт или PIN-кода

1

Средний срок службы, лет, не менее

10

Интерфейс подключаемых считывателей

Touch Memory; Wiegand; ABA Track II

Напряжение питания DC, В

10.2…28.4

Потребляемая мощность контроллером, Вт

4

Светодиодная индикация состояния

Есть

Ток потребления контроллером, мА (без подключенных к ЛС устройств) :

- при питании от источника с выходным напряжением 12 В, не более

400

- при питании от источника с выходным напряжением 24 В, не более

200

Суммарный ток в адресном шлейфе, мА, не более

64

Количество адресуемых зон

127

Количество подключаемых считывателей Touch Memory, Proximity-карт или PIN-кода

1

Интерфейс подключаемых считывателей

Touch Memory; Wiegand; ABA Track II

Емкость памяти кодов ключей Touch Memory (Proximity-карт, PIN-кодов)

512

Буфер событий

512

Длина двухпроводной линии связи, м, не более

1200

Расстояние от контроллера до считывателя, м, не более

100

Время готовности к работе, с, не более

15

Диапазон рабочих температур, °С

-30…+55

Масса контроллера, кг

0.3

Габаритные размеры, мм

156х107х39

Средний срок службы, лет, не менее

10

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
