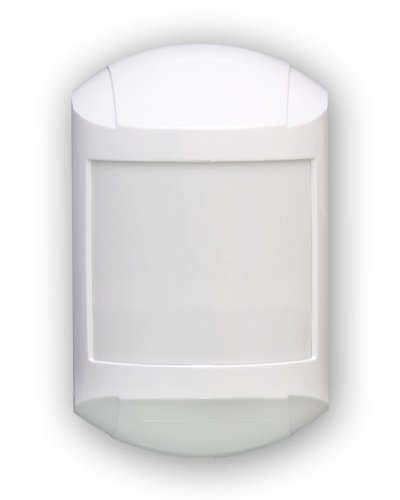

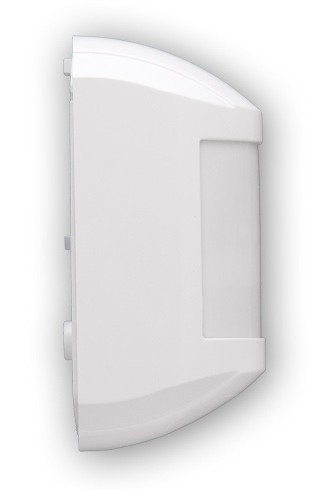

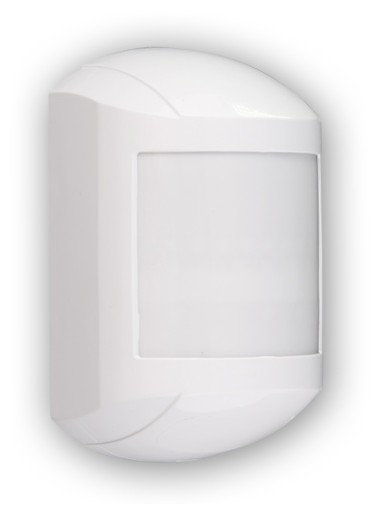

Астра-515 исп.А (ИО 409-32)

Извещатель охранный объемный оптико-электронный

Код: 002135
Производитель: ТЕКО
  • 370 /шт
    Розница
  • 351,50 /шт
    Мелкий опт
  • 333 /шт
    Опт
В наличии
Краткое описание:12 м, 90 гр., t: 0…+50С, без тампера
Описание товара

Назначение изделия

Извещатель охранный Астра-515 исп.А (ИО 409-32) предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле; для работы в системе охранной сигнализации.

Особенности

Отсутствует тампер вскрытия корпуса.

Комплектация

Кронштейн для крепления в угол

Дополнительная информация

Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на электронную схему извещателя, включающую в себя усилитель и пороговое устройство, которая в соответствии с выбранным алгоритмом работы (режимы «Высокая чувствительность» и «Нормальная чувствительность») формирует извещение «Тревога». В режиме «Высокая чувствительность» извещение «Тревога» формируется при однократном превышении порога реагирования по напряжению, в режиме «Нормальная чувствительность» извещение «Тревога» формируется при двукратном превышении порога реагирования по напряжению.

Помехозащищенность извещателя обеспечивает отсутствие его ложных срабатываний при воздействии перемещающихся мелких животных (грызунов), перепадов фоновой освещенности, конвективных воздушных потоков, медленных изменений температуры фона, импульсов напряжения по цепи питания, электростатического разряда, электромагнитных полей УКВ-диапазона.

Извещатель не является источником помех по отношению к аналогичным извещателям, извещателям другого типа и назначения, а также по отношению к бытовой радиоаппаратуре.

В извещателе предусмотрено несколько режимов работы, устанавливаемых с помощью двух перемычек и задаваемых исходя из конкретных условий применения и тактики охраны.

В извещателе имеется светодиодный индикатор красного цвета (далее индикатор) для контроля работоспособности.

Извещатель выдает три вида извещений:
• Извещение «Выход извещателя в дежурный режим» формируется извещателем после включения питания размыканием контактов реле и включенным состоянием индикатора в течение не более 60 с.
• Извещение «Норма» формируется извещателем в течение всего времени охраны замкнутыми контактами реле и выключенным состоянием индикатора при отсутствии в зоне обнаружения движения человека (людей).
• Извещение «Тревога» формируется извещателем разомкнутыми контактами реле и включенным состоянием индикатора на время не менее 2 с при движении человека (людей) в зоне обнаружения.

Технические характеристики
  • Чувствительный элемент 2-х площадной PIR элемент
  • Регулировка чувствительности есть
  • Время разогрева, сек 60
  • Параметры ИК канала:
  • - тип зоны обнаружения объемная
  • - дальность, м 10
  • - ширина, м 10
  • - угол обзора, град 90
  • - рекомендуемая высота установки, м 2.5
  • - диапазон обнаруживаемых скоростей перемещения, м/с 0.3…3
  • Параметры тревожного выхода:
  • - тип контактов нормально-замкнутые
  • - длительность тревожного извещения, сек 4
  • - коммутируемое напряжение, В 100
  • - коммутируемый ток, А 0.08
  • Напряжение питания, B:
  • - постоянного тока 8…15
  • Ток потребления, мА:
  • - при напряжении питания 12 В 15
  • Степень защиты IP41
  • Диапазон рабочих температур, °С 0…+50
  • Габаритные размеры, мм 86х54х41
  • Масса, не более, кг 0.06
Чувствительный элемент 2-х площадной PIR элемент - длительность тревожного извещения, сек 4
Регулировка чувствительности есть - коммутируемое напряжение, В 100
Время разогрева, сек 60 - коммутируемый ток, А 0.08
Параметры ИК канала: Напряжение питания, B:
- тип зоны обнаружения объемная - постоянного тока 8…15
- дальность, м 10 Ток потребления, мА:
- ширина, м 10 - при напряжении питания 12 В 15
- угол обзора, град 90 Степень защиты IP41
- рекомендуемая высота установки, м 2.5 Диапазон рабочих температур, °С 0…+50
- диапазон обнаруживаемых скоростей перемещения, м/с 0.3…3 Габаритные размеры, мм 86х54х41
Параметры тревожного выхода: Масса, не более, кг 0.06
- тип контактов нормально-замкнутые
Документация

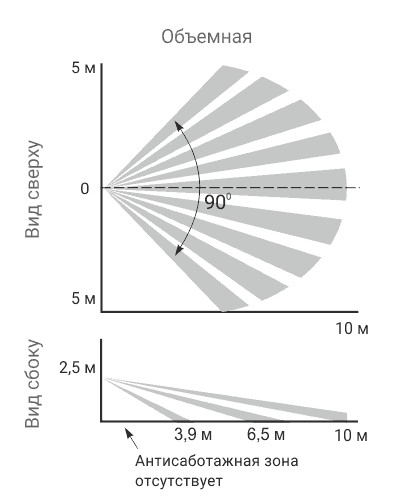

  • Диаграммы обнаружения
  • Руководство по эксплуатации
